Protección acústica a lo largo de líneas de ferrocarril

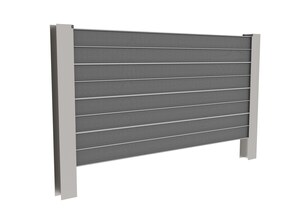

Cisilent® Tipo G es un producto desarrollado para el uso en líneas ferroviarias de alta velocidad. Una barrera acústica consiste esencialmente en una base de hormigón con elementos de aislamiento acústico de aluminio o de hormigón colocados por encima.
Estos componentes se integran en vigas de acero fijas. Cisilent® Tipo G sustituye los elementos rígidos de relleno por un armazón abierto de plástico reforzado por fibra de vidrio rígido a la flexión y, al mismo tiempo, flexible a la torsión, en el que se montan por adhesión cojines de absorción Cisilent® confeccionados a medida. Esto permite cubrir vanos de hasta 5 m en vías con una velocidad de circulación de hasta 450 km/h.
Junto al aislamiento contra la transmisión acústica y la gran capacidad de absorción, Cisilent® Tipo G ofrece la ventaja de constar de armazones de soporte de bajo peso y fáciles de manipular durante la instalación. Por ese motivo, Cisilent® Tipo G es adecuado para mejorar las propiedades acústicas en puentes y vías elevadas, el tipo constructivo preferido en Asia. En estas aplicaciones, Cisilent® Tipo G se utiliza como barrera acústica cercana a la vía. El componente especial Cisilent® Tipo G permite equipar con superficies de absorción acústica los paneles laterales de las vigas de los puentes.
Estos componentes se integran en vigas de acero fijas. Cisilent® Tipo G sustituye los elementos rígidos de relleno por un armazón abierto de plástico reforzado por fibra de vidrio rígido a la flexión y, al mismo tiempo, flexible a la torsión, en el que se montan por adhesión cojines de absorción Cisilent® confeccionados a medida. Esto permite cubrir vanos de hasta 5 m en vías con una velocidad de circulación de hasta 450 km/h.
Junto al aislamiento contra la transmisión acústica y la gran capacidad de absorción, Cisilent® Tipo G ofrece la ventaja de constar de armazones de soporte de bajo peso y fáciles de manipular durante la instalación. Por ese motivo, Cisilent® Tipo G es adecuado para mejorar las propiedades acústicas en puentes y vías elevadas, el tipo constructivo preferido en Asia. En estas aplicaciones, Cisilent® Tipo G se utiliza como barrera acústica cercana a la vía. El componente especial Cisilent® Tipo G permite equipar con superficies de absorción acústica los paneles laterales de las vigas de los puentes.
Ventajas
- El armazón permanece flexible a la torsión, mientras que conserva su rigidez bajo las fuerzas de flexión
- Bajo factor de amplificación dinámica gracias a la elevada frecuencia natural, muy diferente de las frecuencias de excitación
- Bajo peso por unidad de superficie ≈ 45 kg/m²
- Los esfuerzos bajos que soporta la estructura aseguran una larga vida útil
- Exento de corrosión y de corrientes de fuga
- No requiere mantenimiento
- Superficies lisas, que facilitan la eliminación de pintadas
- A prueba de la intemperie, resistente al ozono y a la temperatura
- Fácil de instalar y de desmontar
- Es posible la manipulación a mano en la obra de construcción
SOLUCIÓN PARA AISLAMIENTO ACÚSTICO
Descripción, aplicación
Cisilent Tipo G consta de un armazón de plástico reforzado con fibra de vidrio, en el que se sujetan con adhesivo los cojines de absorción Cisilent fabricados a medida.El tejido de malla ha acreditado su eficacia durante muchos años y se entrega con una garantía de 10 años por el material, que protege el relleno interno de fibra mineral.
Los cojines de absorción flexibles de Cisilent siguen los movimientos del armazón portante.
Las dimensiones se definen específicamente para cada proyecto. Altura recomendada del armazón de plástico reforzado con fibra de vidrio 25-75 cm con acanaladuras de unos 16 cm de profundidad.
