APOYO ELASTOMÉRICO
NO ARMADO
NO ARMADO
Garantía de calidad en las obras de construcción
Las cargas permanentes, como el peso muerto de la construcción, y las influencias variables, como el viento y las fuerzas de reacción debidas a factores tales como los cambios de temperatura, la fluencia del material, las tolerancias de los componentes o fenómenos de asentamiento pueden originar deformaciones en los elementos constructivos. Si no se incorporan apoyos elastoméricos adecuados, las influencias mencionadas pueden originar daños en las obras de construcción. Junto a las fisuras y los desprendimientos pueden producirse también destrozos de gran superficie en los componentes adyacentes, que requieren una reparación, unida generalmente a costes y retrasos considerables.
Mediante la acción elástica de los apoyos para la construcción se logra una transmisión céntrica de las fuerzas en las uniones entre componentes estructurales y se compensan al mismo tiempo divergencias de paralelismo. Los apoyos elastoméricos absorben sistemáticamente las deformaciones por cizallamiento resultantes de esfuerzos horizontales no permanentes.
Mediante la acción elástica de los apoyos para la construcción se logra una transmisión céntrica de las fuerzas en las uniones entre componentes estructurales y se compensan al mismo tiempo divergencias de paralelismo. Los apoyos elastoméricos absorben sistemáticamente las deformaciones por cizallamiento resultantes de esfuerzos horizontales no permanentes.
Ventajas para nuestros clientes
La enorme capacidad portante de los apoyos permite diseñar estructuras finas y económicas para las obras de construcción. Si están correctamente dimensionados y se montan de acuerdo con las instrucciones, los apoyos elastoméricos no requieren mantenimiento, y no es necesario sustituirlos. Las reservas de capacidad del material protegen además a los encargados de la planificación si aumentan de forma imprevista las cargas efectivas. La vida útil de los apoyos para la construcción es al menos equiparable a la vida útil de los componentes adyacentes de la estructura. Nuestros apoyos elastoméricos aumentan el valor del edificio, pues previenen daños en la estructura de la construcción y reducen los costes por renovación y mantenimiento. Los apoyos elastoméricos estáticos transfieren de forma duradera fuerzas, torsiones y desplazamientos a los componentes adyacentes sin causar daños.
La enorme capacidad portante de los apoyos permite diseñar estructuras finas y económicas para las obras de construcción. Si están correctamente dimensionados y se montan de acuerdo con las instrucciones, los apoyos elastoméricos no requieren mantenimiento, y no es necesario sustituirlos. Las reservas de capacidad del material protegen además a los encargados de la planificación si aumentan de forma imprevista las cargas efectivas. La vida útil de los apoyos para la construcción es al menos equiparable a la vida útil de los componentes adyacentes de la estructura. Nuestros apoyos elastoméricos aumentan el valor del edificio, pues previenen daños en la estructura de la construcción y reducen los costes por renovación y mantenimiento. Los apoyos elastoméricos estáticos transfieren de forma duradera fuerzas, torsiones y desplazamientos a los componentes adyacentes sin causar daños.
Apoyo elastomérico no armado
Breve descripción

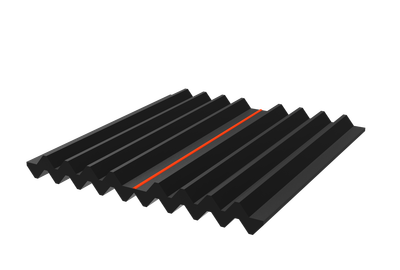

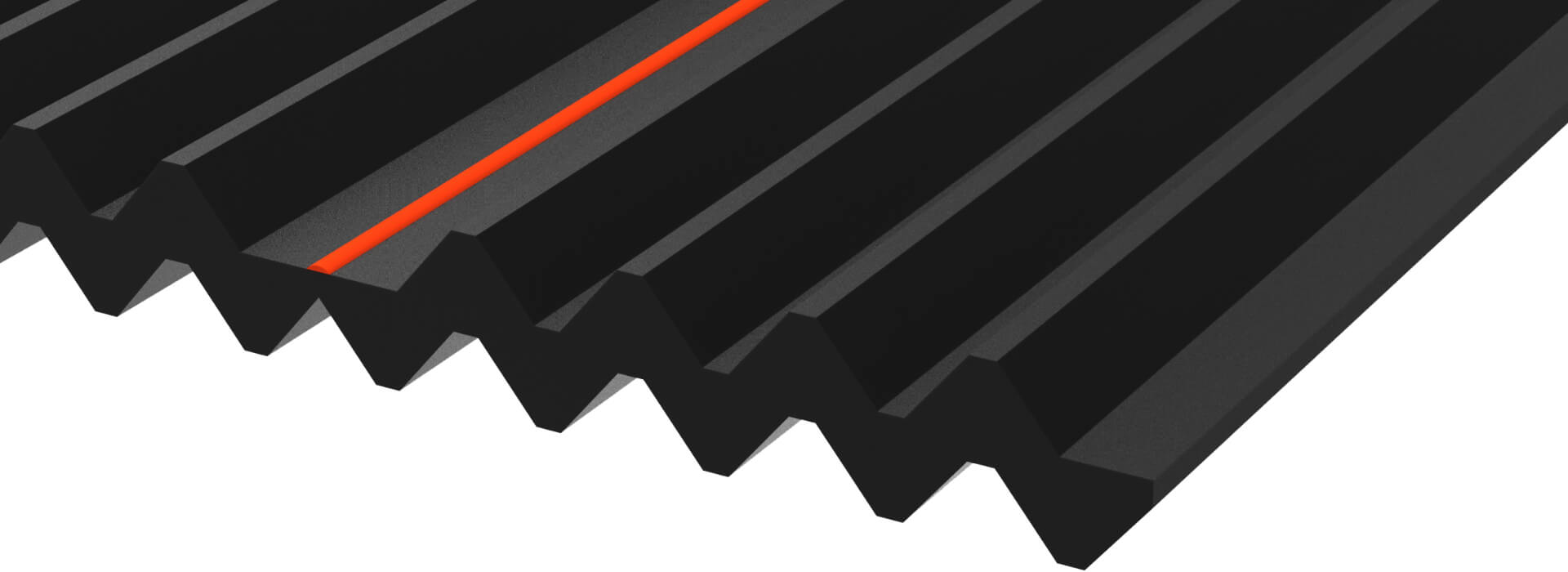

El bi-Trapezlager aísla en alto grado del ruido de impactos y las sacudidas y muestra una respuesta articulada elástica a la torsión de los elementos constructivos. Este producto se utiliza principalmente como apoyo estático de elementos constructivos de todo tipo y para aislamiento del ruido de impactos en componentes de escaleras y tarimas.Se trata de un apoyo elastomérico no armado con perfil trapezoidal a ambos lados y una capacidad portante de hasta 17,4 N/mm² en función del formato. El componente principal es un material elastomérico EPDM resistente al envejecimiento con una dureza de 67 Shore A. El material es resistente a la intemperie y al ozono. El material se fabrica con control de calidad.
Homologación N° Z-16.32-455 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín.
Breve descripción

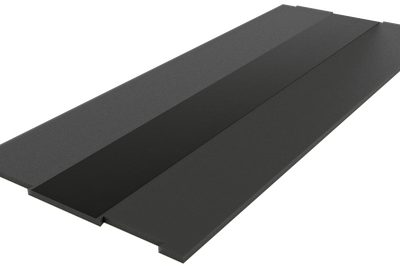

El apoyo para techos Cigular puede absorber deformaciones por cizallamiento en cualquier dirección, incluyendo las deformaciones del techo en la dirección longitudinal de las paredes, especialmente peligrosas para muros de fábrica, que pueden originar grietas por cizallamiento en el techo.El apoyo elastomérico con perfil, no armado, tiene una capacidad de carga de hasta 1,5 N/mm² y está disponible en un grosor de 10 mm. El componente principal es un material elastomérico de EPDM resistente al envejecimiento. El material es resistente al ozono y a la intemperie. El material se fabrica con control de calidad.
Homologación N° Z-16.32-479 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín
Breve descripción

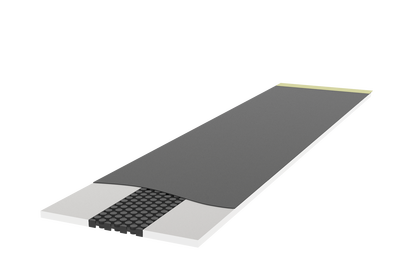

El apoyo para techos Cigular puede absorber deformaciones por cizallamiento en cualquier dirección, incluyendo las deformaciones del techo en dirección longitudinal de las paredes, especialmente peligrosas para muros de fábrica, que pueden originar grietas por cizallamiento en el techo.El apoyo elastomérico perfilado no reforzado con revestimiento de espuma de PE tiene una capacidad portante de hasta 1,5 N/mm² y está disponible con distintas anchuras del núcleo: 35, 60, 83 y 106 mm. La anchura total del producto es 400 mm, y el grosor del apoyo 10 mm. El componente principal es un material elastomérico de EPDM resistente al cizallamiento. El material es resistente al ozono y a la intemperie. El material se fabrica con control de calidad.
Homologación N° Z-16.32-479 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín
Breve descripción
El Compactlager CR 2000 presenta una superficie con perfil de gofre que asegura una distribución homogénea de las cargas en la sección transversal. Las fuerzas transversales y las fuerzas de escisión bajo tracción resultantes en los componentes adyacentes disminuyen en comparación con las placas elastoméricas lisas.Es un apoyo elastomérico no armado con perfil y una capacidad portante de 20 N/mm² en función del formato (valor característico). El apoyo está disponible en diferentes grosores. El componente principal es un material de CR resistente al envejecimiento con una dureza de 70 ± 5 Shore A. El material es resistente a la intemperie y al ozono.
El periodo de validez de la antigua homologación ha expirado y se ha solicitado una nueva homologación.
Breve descripción

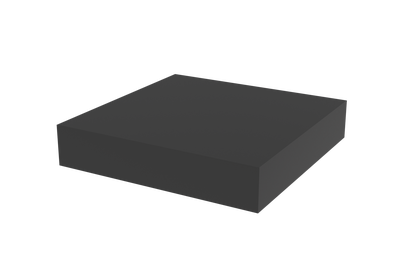

El Compactlager S 65 se utiliza en todos los ámbitos de la construcción como elemento de unión articulado de elasticidad permanente.El apoyo elastomérico no armado tiene una capacidad portante de hasta 14 N/mm², en función del formato, y está disponible en diferentes grosores. El componente principal es un material elastomérico resistente al envejecimiento EPDM con una dureza de 65 ± 5 Shore A. El material es resistente a la intemperie y al ozono. El material se fabrica con control de calidad.
Homologación N° Z-16.32-474 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín
Breve descripción
El Compactlager S 70 se utiliza en todos los ámbitos de la construcción como elemento de unión articulado de elasticidad permanente.El apoyo elastomérico no armado tiene una capacidad portante de hasta 21 N/mm², en función del formato, y está disponible en diferentes grosores. El componente principal es un material elastomérico resistente al envejecimiento EPDM con una dureza de 70 ± 5 Shore A. El material es resistente a la intemperie y al ozono. El material se fabrica con control de calidad.
Homologación N° Z-16.32-477 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín
