LOS APOYOS DESLIZANTES
    COMPENSAN LOS DESPLAZAMIENTOS

Apoyos deslizantes



Breve descripción

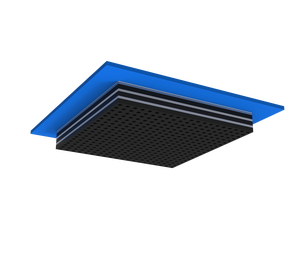

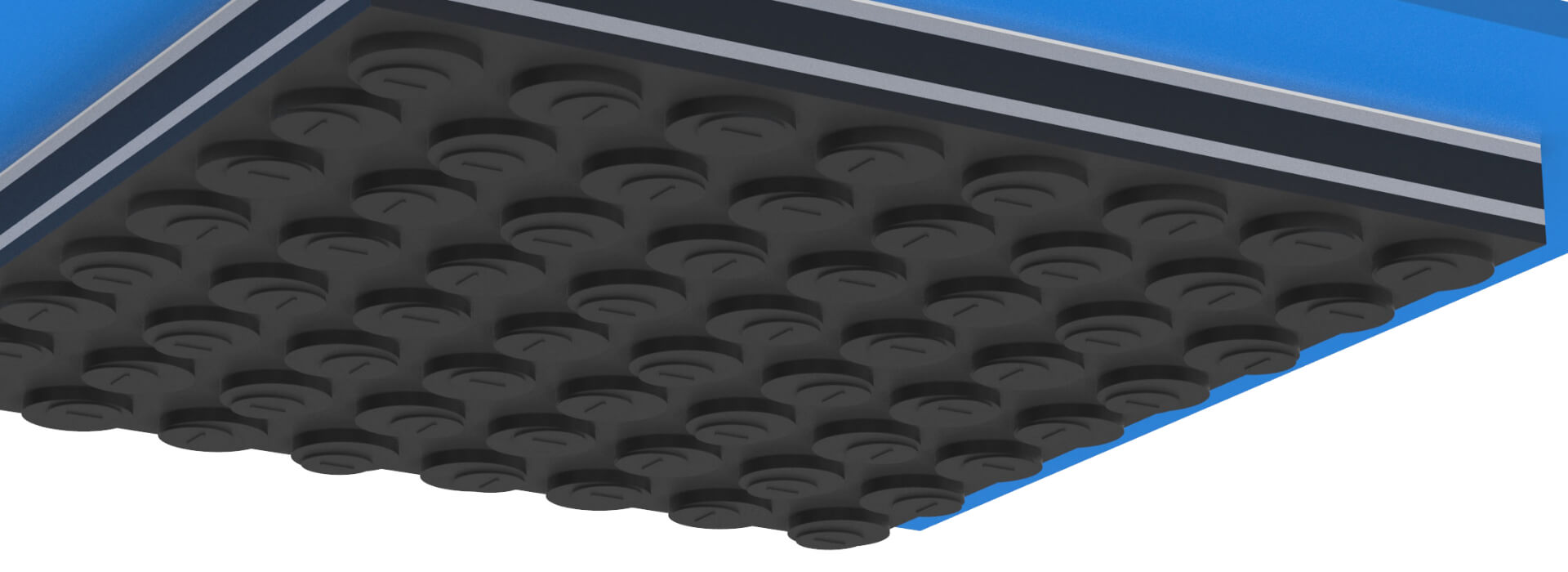

El apoyo deslizante Ciparall® se utiliza en campos de aplicación que requieren un desplazamiento horizontal puntual con bajas fuerzas de compresión y un elemento de conexión articulado de elasticidad permanente. El apoyo combinado, deslizante y de deformación, posee capas de deslizamiento y de deformación de acción independiente.

El apoyo elastomérico de tipo ST, armado con acero, puede soportar cargas máximas de 15 N/mm² (valor característico) con independencia del formato. Es posible elegir entre apoyos de distintos grosores.

El apoyo elastomérico tipo GRP, de plástico reforzado con fibra de vidrio, soporta cargas máximas de hasta 21 N/mm² con independencia del formato (valor de diseño) y está disponible con un grosor de 14 mm.

El componente principal del cuerpo del apoyo es un material de CR resistente al envejecimiento con una dureza de 70 ± 5 Shore A. La placa de deslizamiento se fabrica en plástico reforzado con fibra de vidrio (GRP). El material es resistente al ozono y a la intemperie. El material se fabrica con control de calidad.

Según el DIBt, el certificado general de ensayo conserva su validez hasta que se haya otorgado la homologación (solicitada para el tipo ST).
Homologación N° Z-16.22-525 otorgada por el Instituto Alemán de Técnica de Construcción DIBt Berlín para el tipo GFK.

Breve descripción

Los apoyos deslizantes Civalit® se utilizan en tamaños estandarizados en forma de placas individuales o bandas. El número de módulos determina el formato del apoyo. El apoyo cuenta con un refuerzo transversal a la tracción y consta de un elastómero basado en el cloropreno con una capa deslizante vulcanizada de PTFE y una placa deslizante de GRP. Estos dos componentes garantizan una superficie de deslizamiento de dimensiones estables. El grosor total del apoyo es 11 mm. La capacidad portante media del apoyo es de hasta 15 N/mm².

Se ha solicitado la homologación.

Breve descripción

El apoyo elastomérico armado con acero puede soportar esfuerzos de compresión de hasta 25 N/mm². El apoyo, disponible en distintos grosores, puede absorber incluso desplazamientos horizontales amplios mediante un deslizamiento mutuo, así como ángulos de torsión. Se reducen a un mínimo las fuerzas de recuperación.

Se ha solicitado la homologación.
