PANDION FÜNF FREUNDE
BARRIO RESIDENCIAL CON UNA LLAMATIVA FACHADA DE LADRILLO VISTO
EL PROYECTO Y LOS REQUISITOS

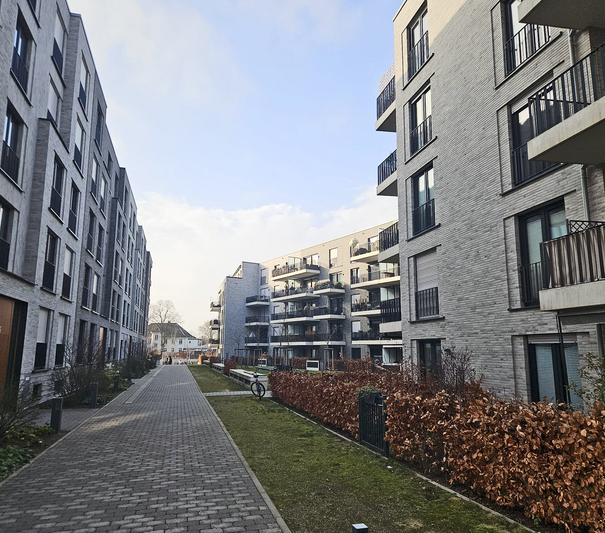

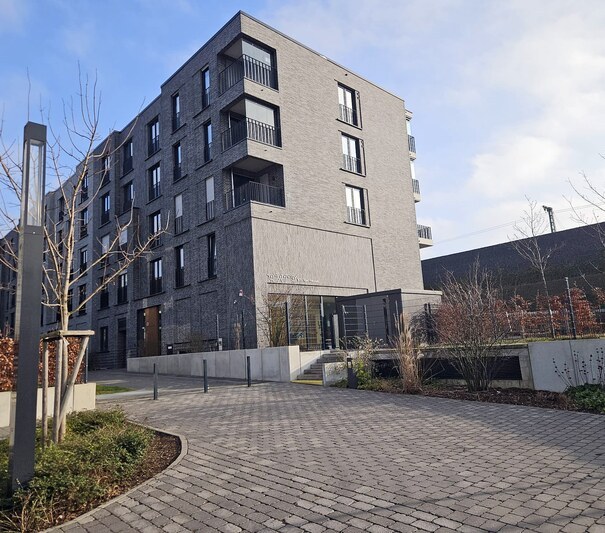

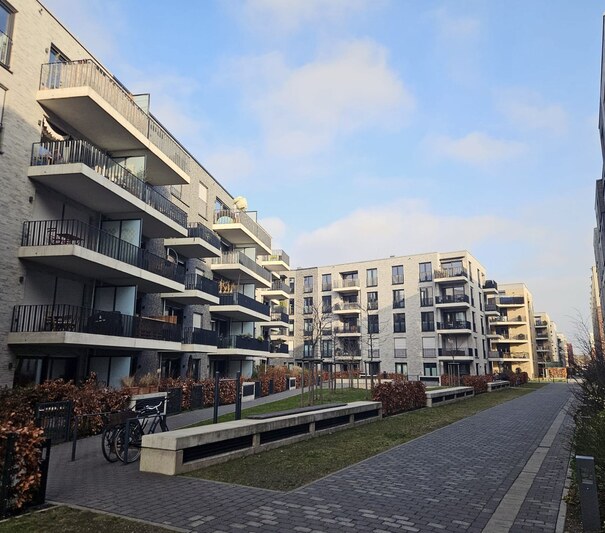

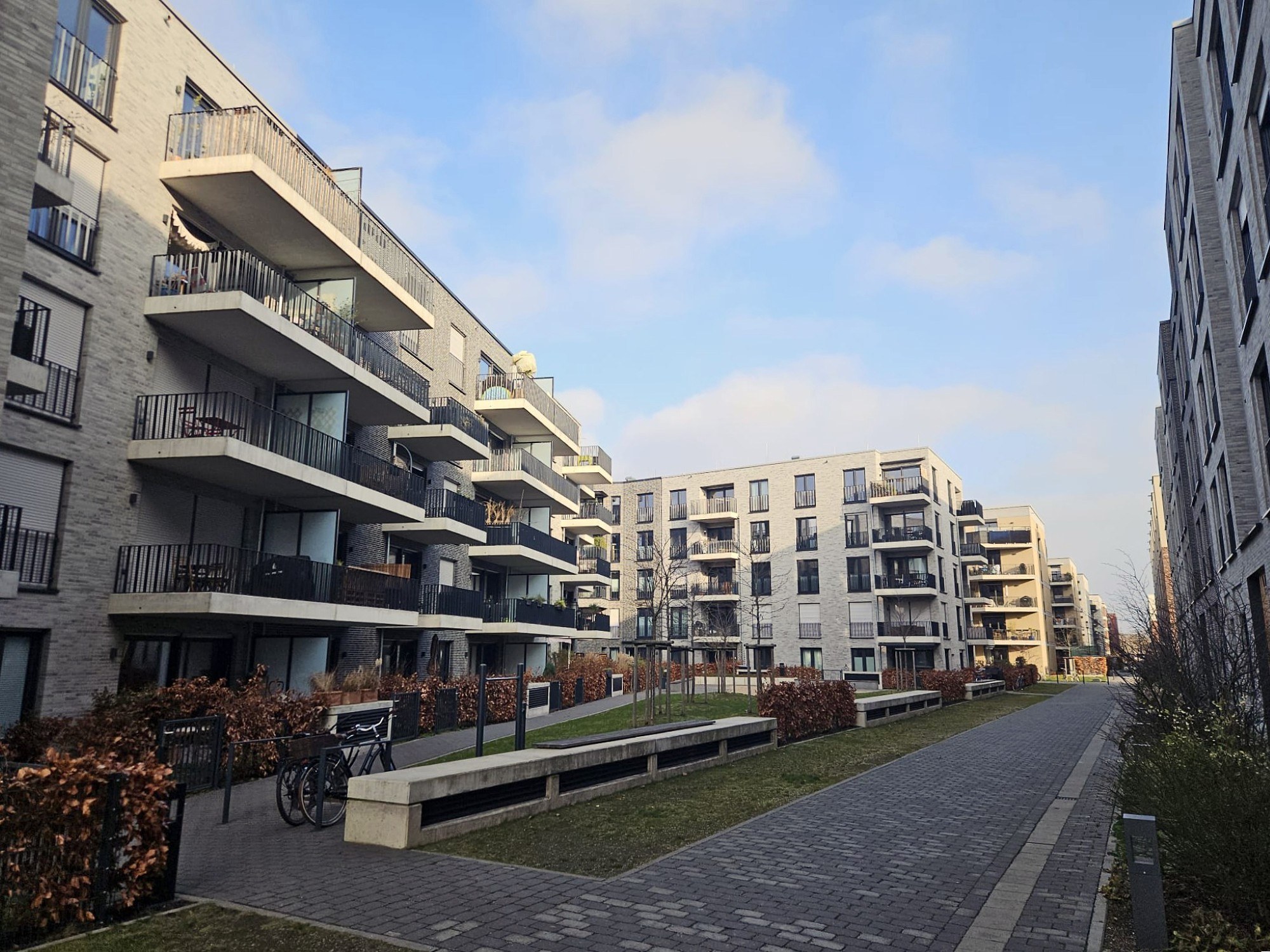

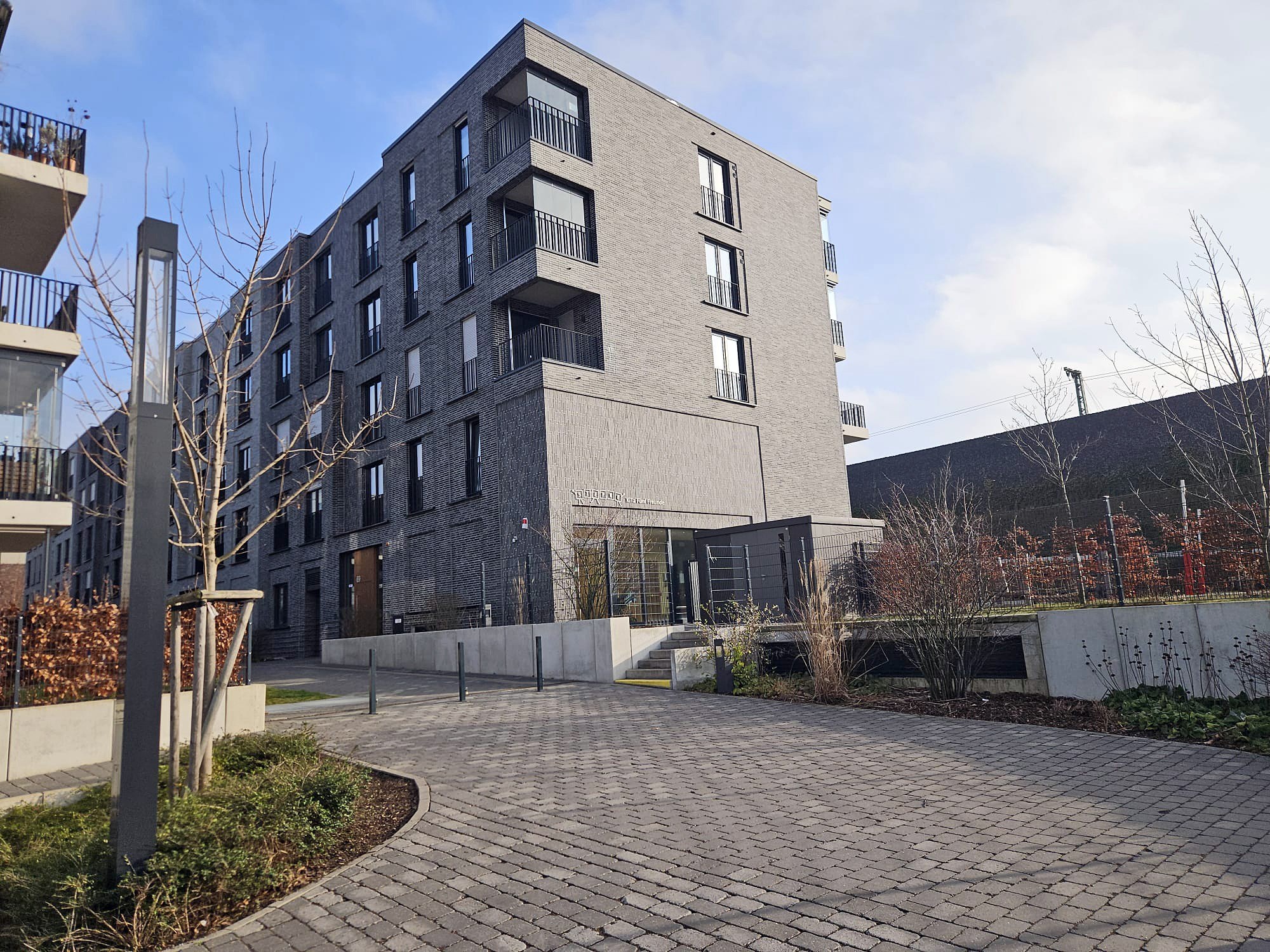

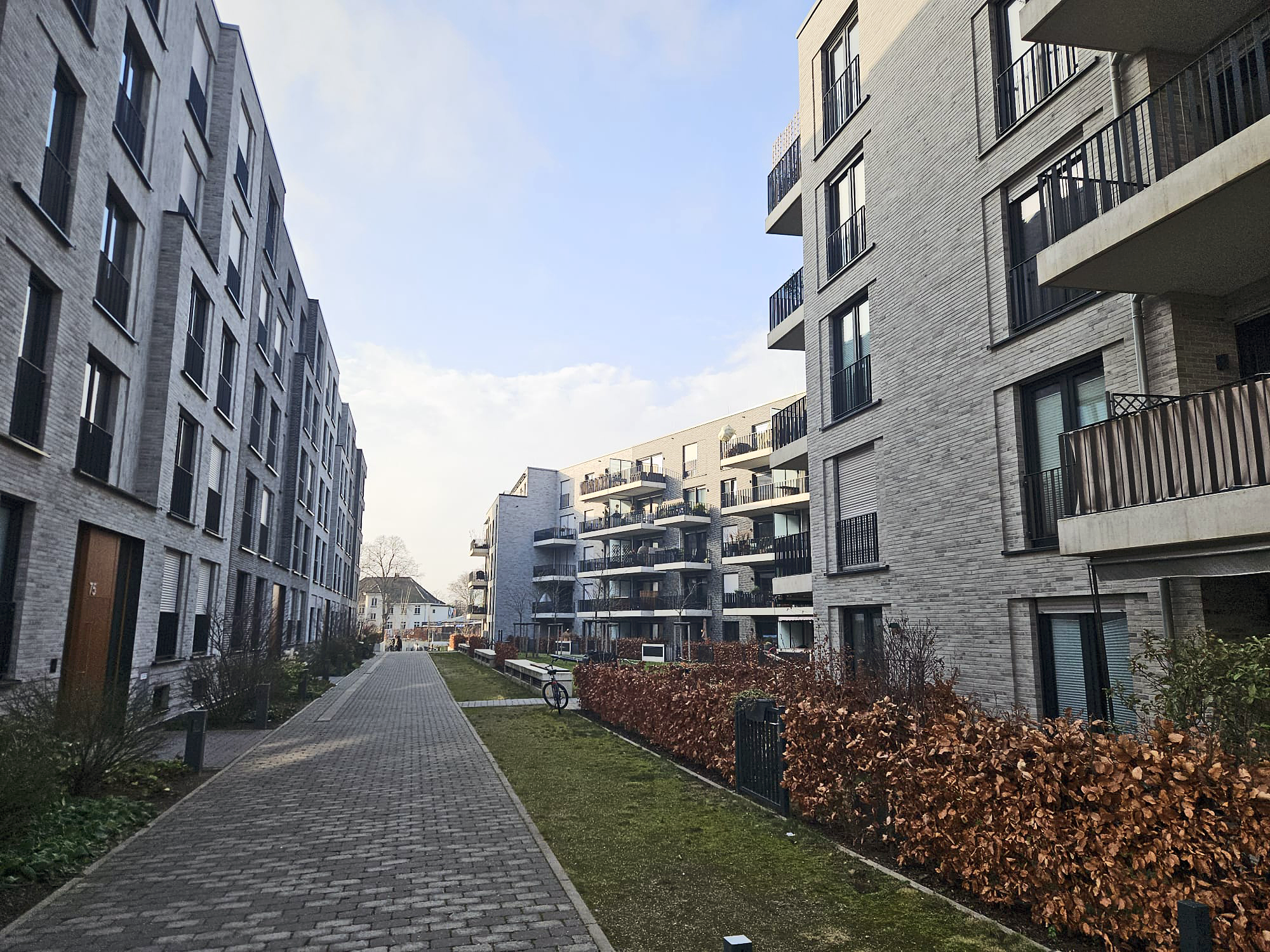

En los 70.000 m² de superficie ocupados antiguamente por la estación de mercancías Colonia-Ehrenfeld se ha creado el nuevo distrito urbano denominado «Ehrenveedel». El condominio «PANDiON FÜNF FREUNDE» de la empresa Pandion AG con su llamativa fachada de ladrillo visto en color antracita consta de 6.000 m² de superficie habitable y 129 viviendas basadas en la norma alemana de eficiencia energética KfW 55. El complejo estará acabado previsiblemente en el año 2021.En el marco de las obra se ha previsto el desacoplamiento del edificio. El objeto de esta medida es proteger las áreas limítrofes del edificio de la transmisión de sacudidas y del ruido aéreo secundario. Esto requiere instalar un apoyo elástico por debajo de la losa del piso, así como un aislamiento parcial de las paredes y apoyos en las consolas.
LA SOLUCIÓN

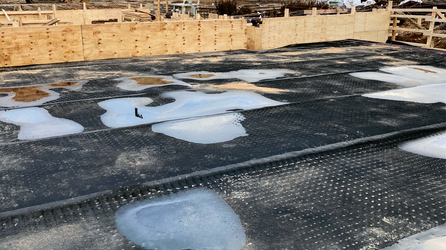

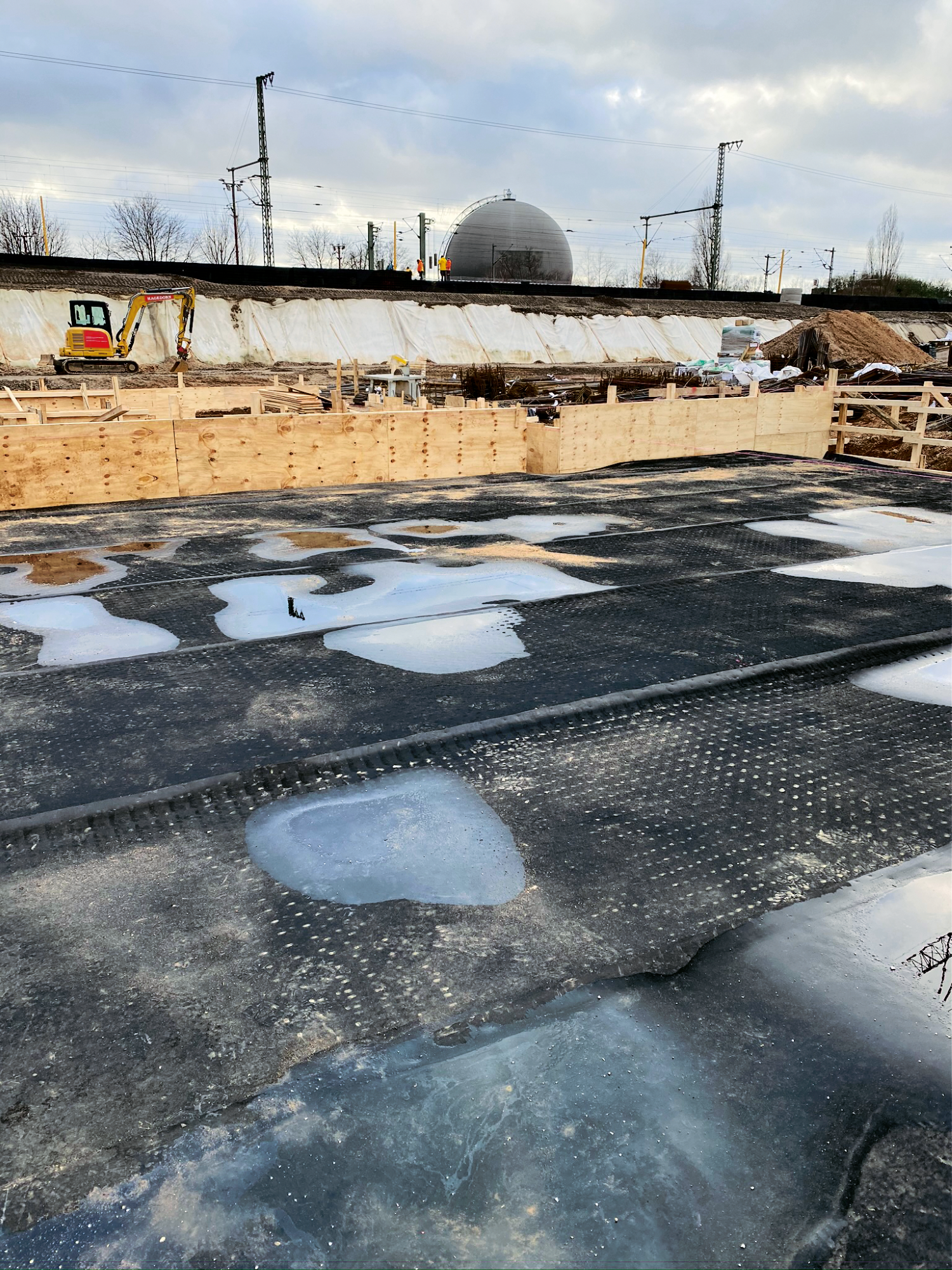

Para el aislamiento del complejo arquitectónico frente a las vibraciones se han integrado apoyos elastoméricos Calenberg Cisador 80 y 1700, Cibatur y Civerso Tipo A.El apoyo de la losa (apoyo parcial) se ha realizado con Cibatur para absorción de cargas. La capa de Cibatur se ha tendido bajo la losa de piso del edificio sobre una capa inferior. El uso de Civerso Tipo A permite el desacoplamiento de las paredes exteriores del edificio, que soportan la presión lateral del suelo. Mediante el apoyo de las consolas con ayuda de Cisador 1700 y Cisador 80 se separa el sótano de las viviendas colindantes.
