CASA UNIFAMILIAR EN VARIAS PLANTAS
DISEÑO DE UN SISTEMA DE APOYO ELÁSTICO RENTABLE PARA EDIFICIOS
EL PROYECTO Y SUS EXIGENCIAS

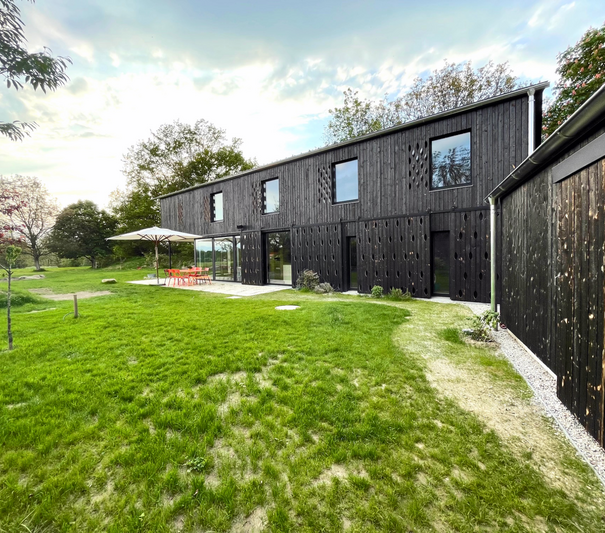

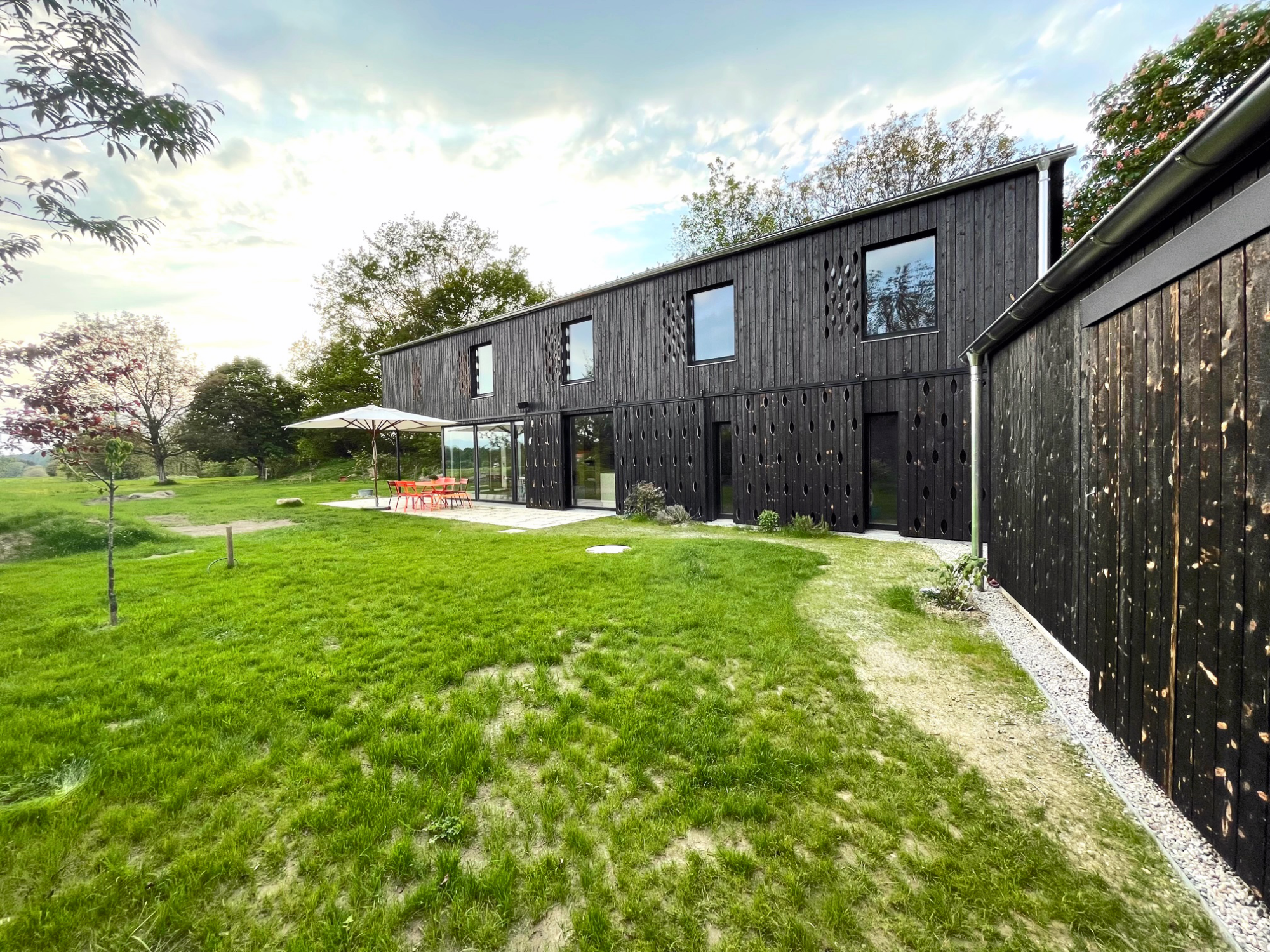

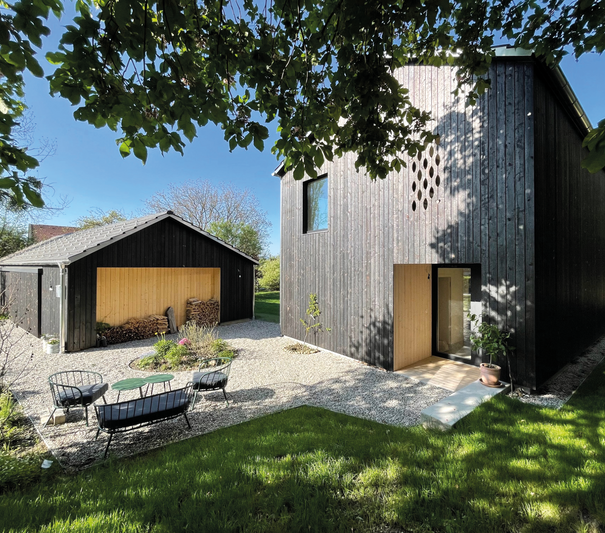

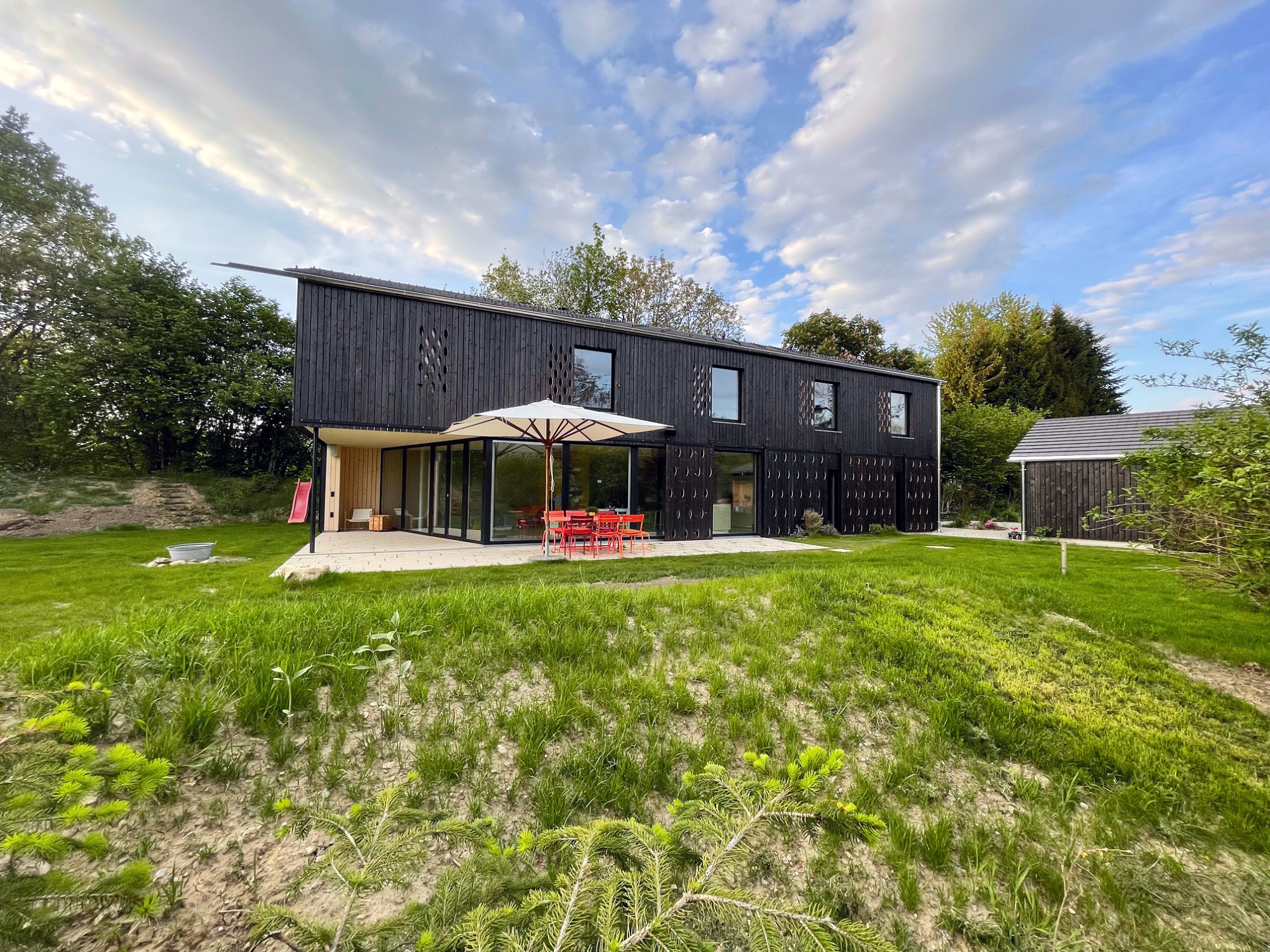

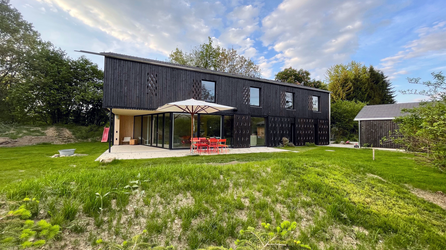

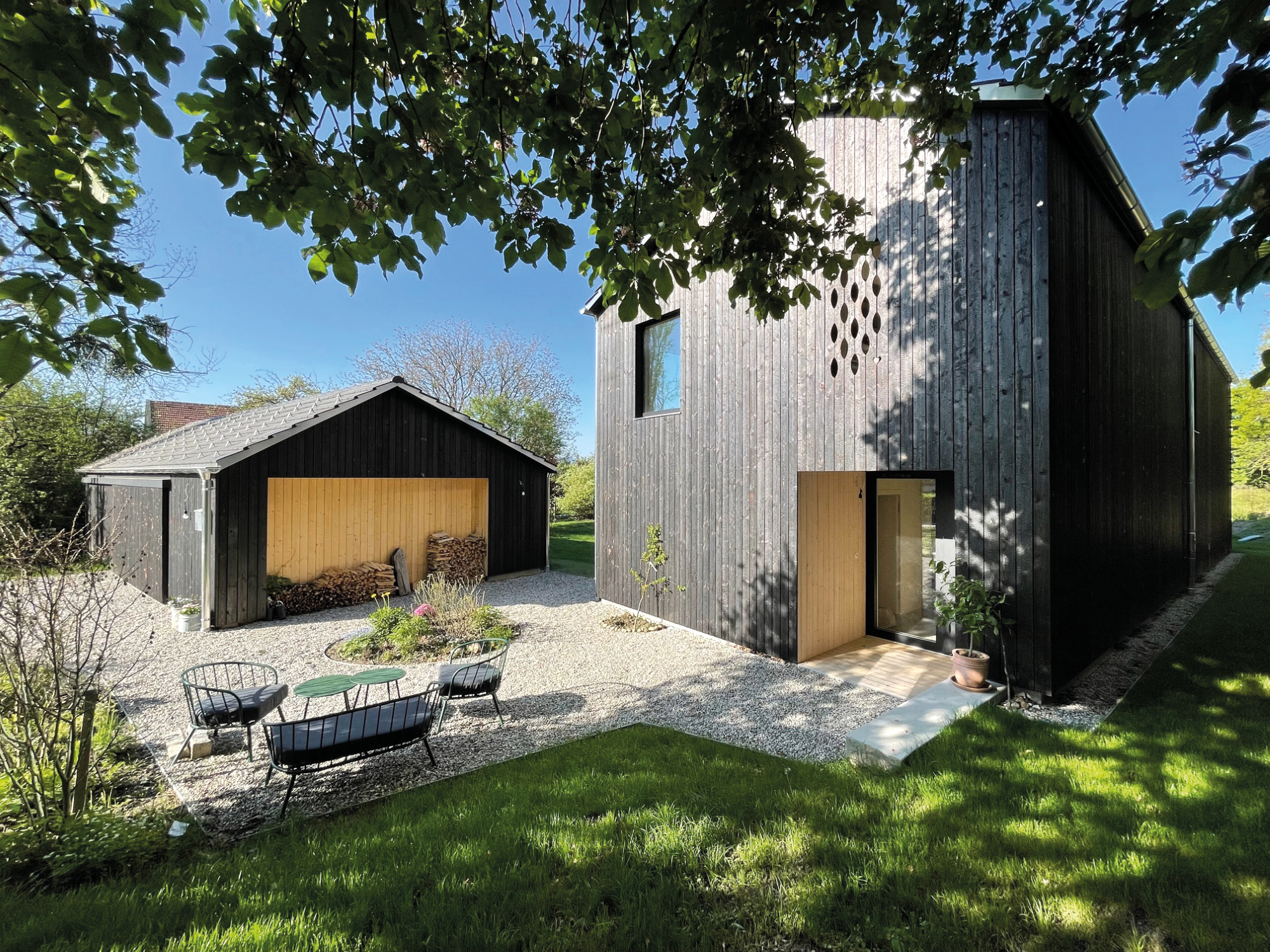

En la comunidad de Bad Endorf, en la Alta Baviera, se han construido varias casas unifamiliares muy cerca de una línea de tren de cercanías y regional. El perito en dinámica de estructuras pronosticó un alto nivel de vibraciones y ruido aéreo secundario y recomendó un sistema de apoyo elástico para edificios con una frecuencia resonante de 7 Hz, aproximadamente.Se trataba de encontrar un sistema de apoyo elástico que constituya una solución rentable para el edificio, con el fin de proteger a los residentes de las vibraciones y del ruido aéreo secundario causados por el tráfico ferroviario adyacente
LA SOLUCIÓN

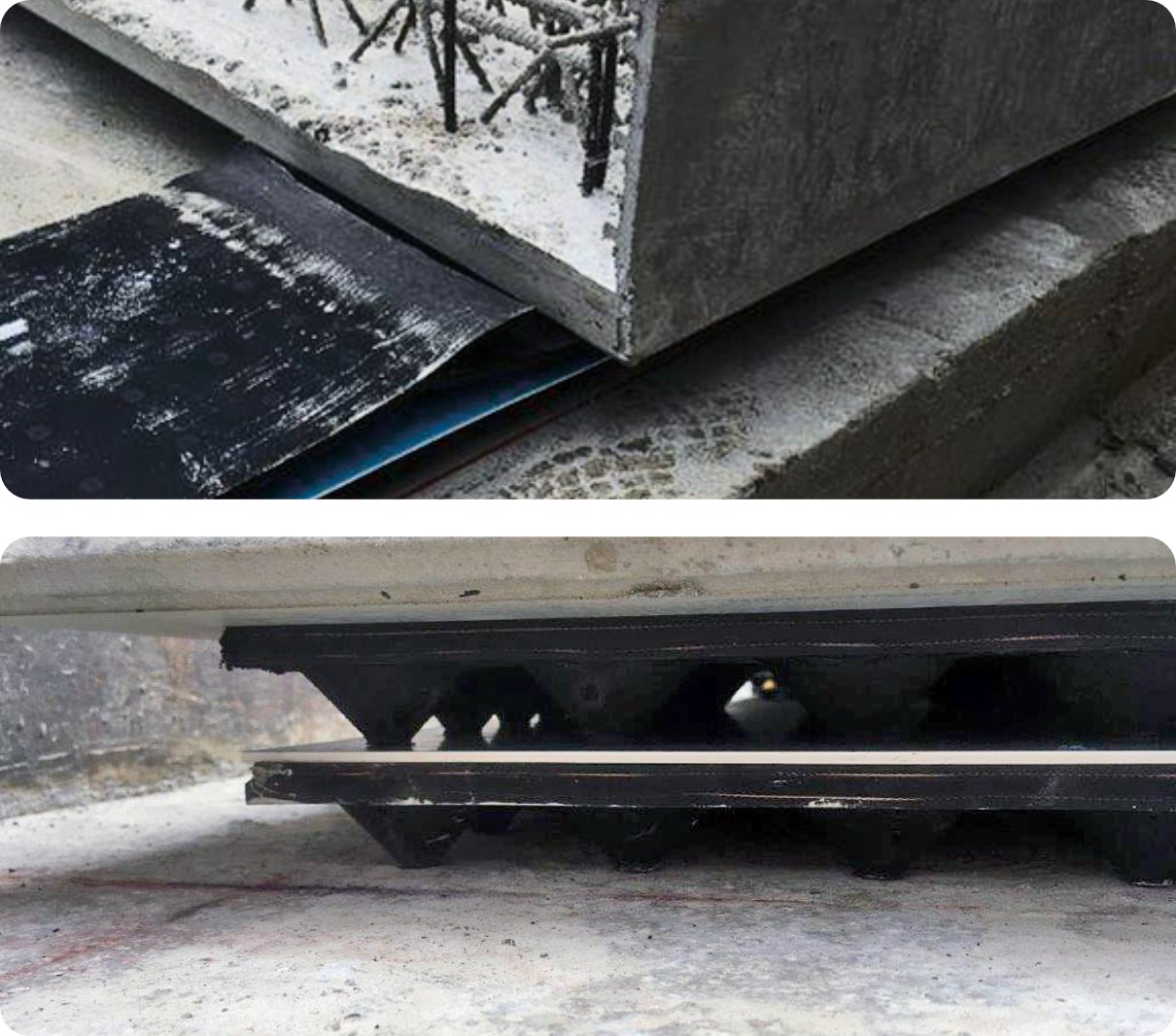

El diseño de Calenberg preveía la colocación del apoyo elastomérico Cibatur en bandas (y no en toda la superficie). El soporte horizontal bajo la losa de cimentación y la cimentación corrida se realizó con Cibatur de doble capa. Dado que Cibatur proporciona frecuencias naturales consistentemente bajas en un rango de carga muy amplio, los distintos tramos de cimentación sometidos a cargas diferentes pudieron equiparse con tiras de apoyo de la misma anchura. A continuación, se colocaron placas alveolares de hormigón pretensado sobre Cibatur y se rellenaron las juntas entre las placas sin puente acústico.
