«THE FRAGMENT»
COMPLEJO RESIDENCIAL CON CARÁCTER INCONFUNDIBLE
EL PROYECTO Y LOS REQUISITOS

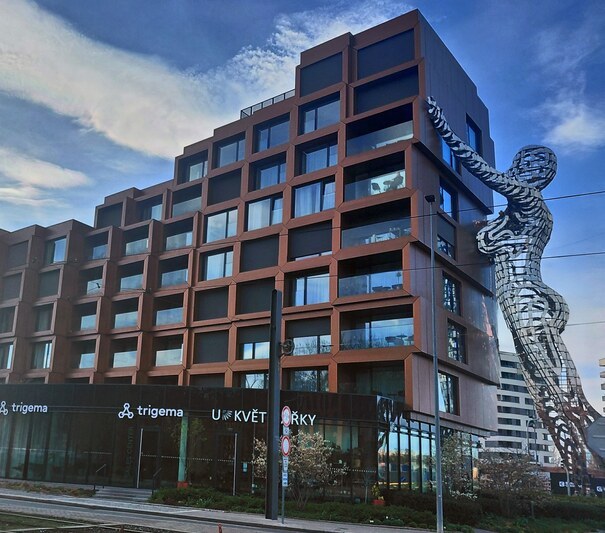

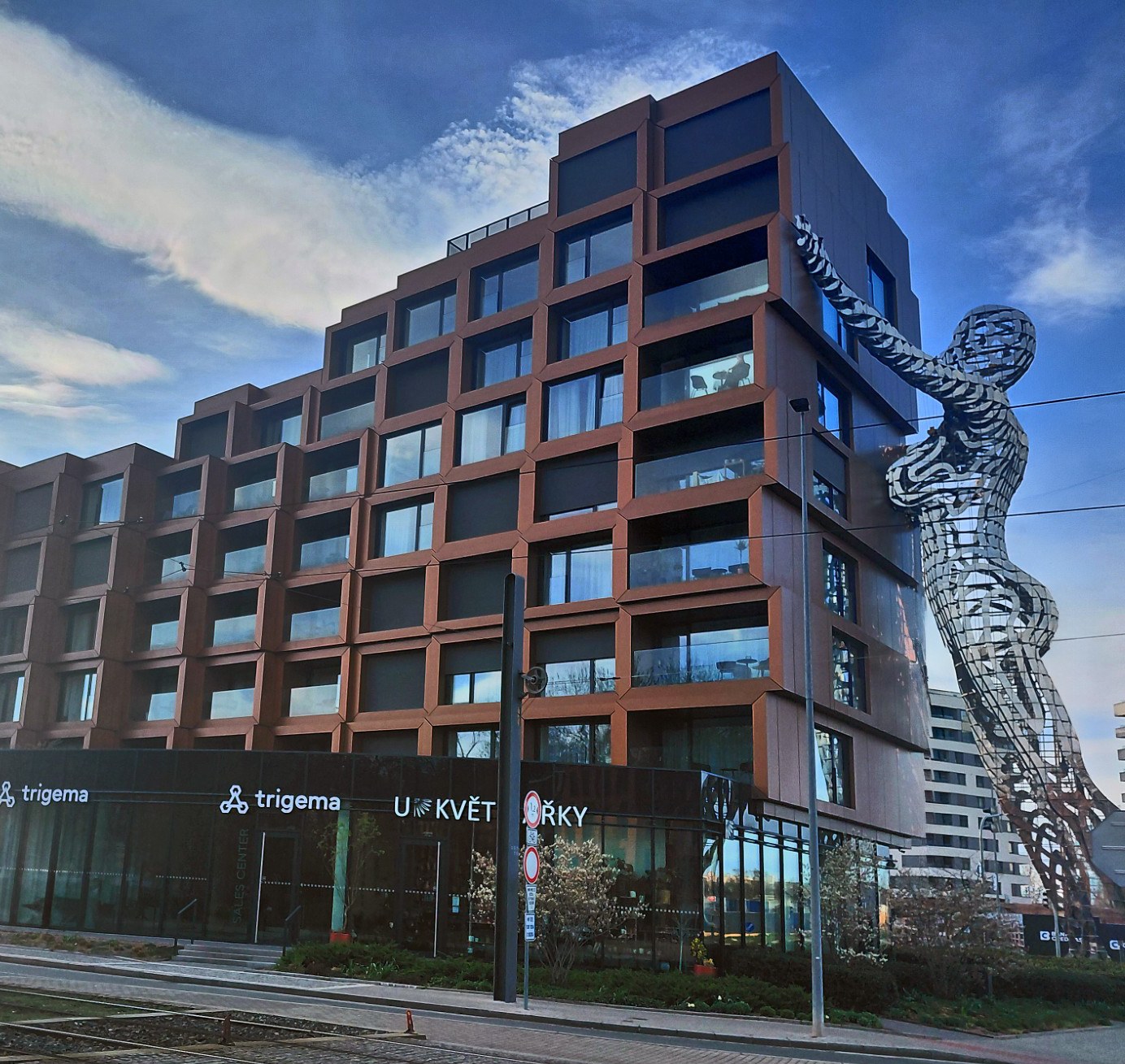

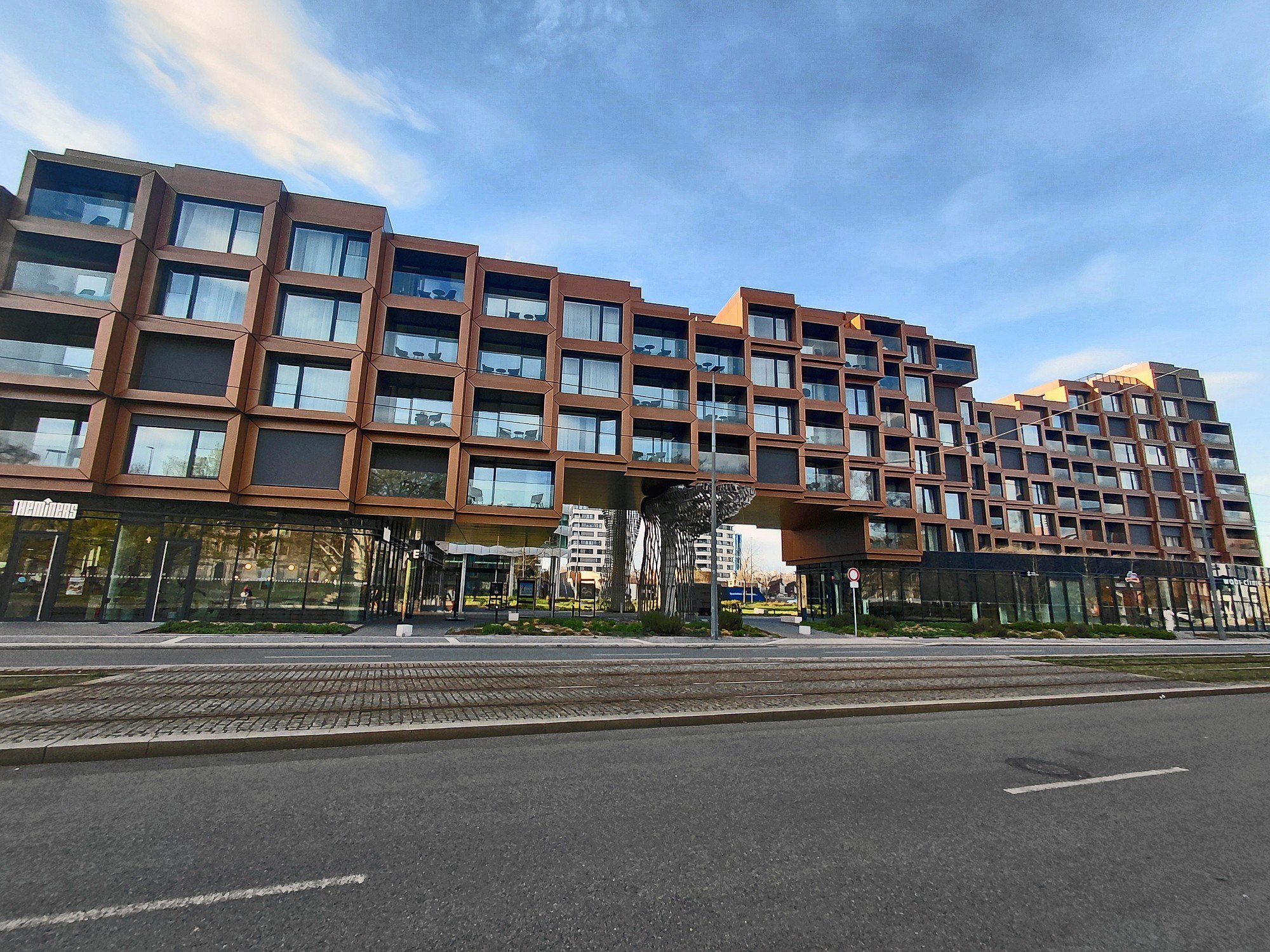

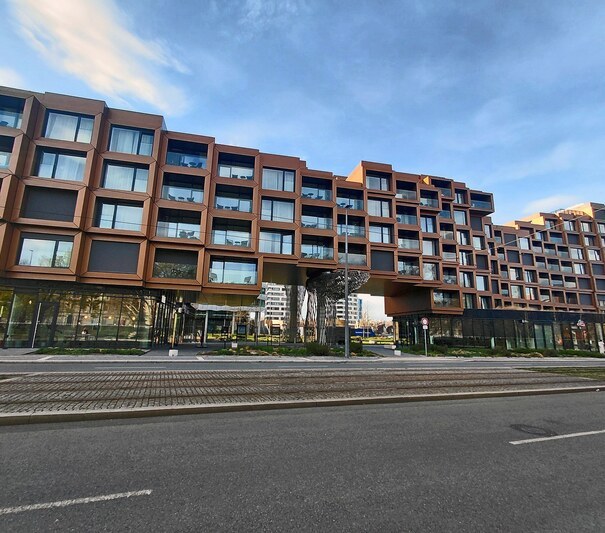

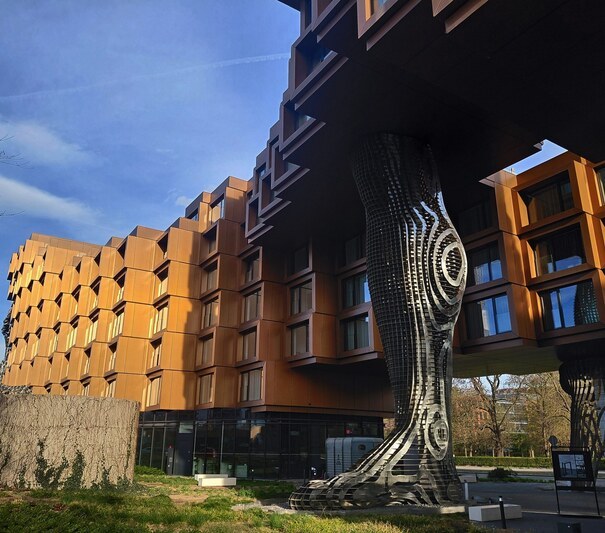

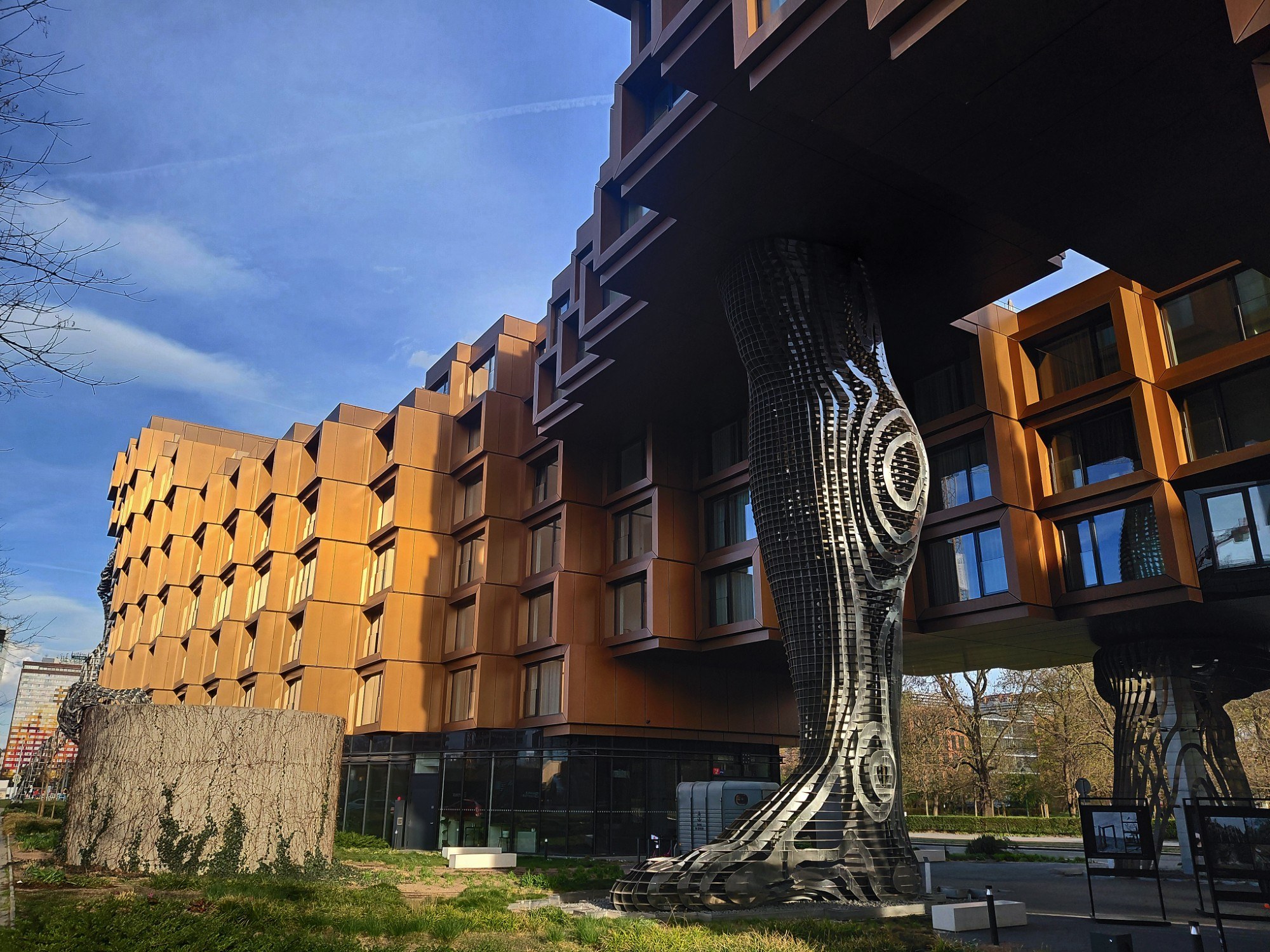

El edificio Fragment, en el barrio praguense de Karlín, se ha construido cerca de una línea de tranvía y una línea de metro. El edificio consta de plantas sótano con plazas de aparcamiento, una planta baja con uso comercial y unas 8 plantas superiores con uso residencial.El excepcional tipo de construcción del proyecto residencial Fragment requería apoyos elastoméricos seleccionados para aislar las vibraciones debidas a las diferentes cargas que soportaba la superficie del suelo. El paso de los trenes ejerce fuerzas dinámicas sobre la superestructura, el túnel y el suelo subyacente. Esto provoca vibraciones en el edificio.
LA SOLUCIÓN

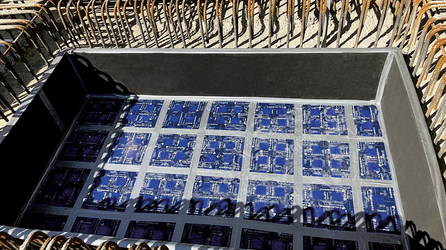

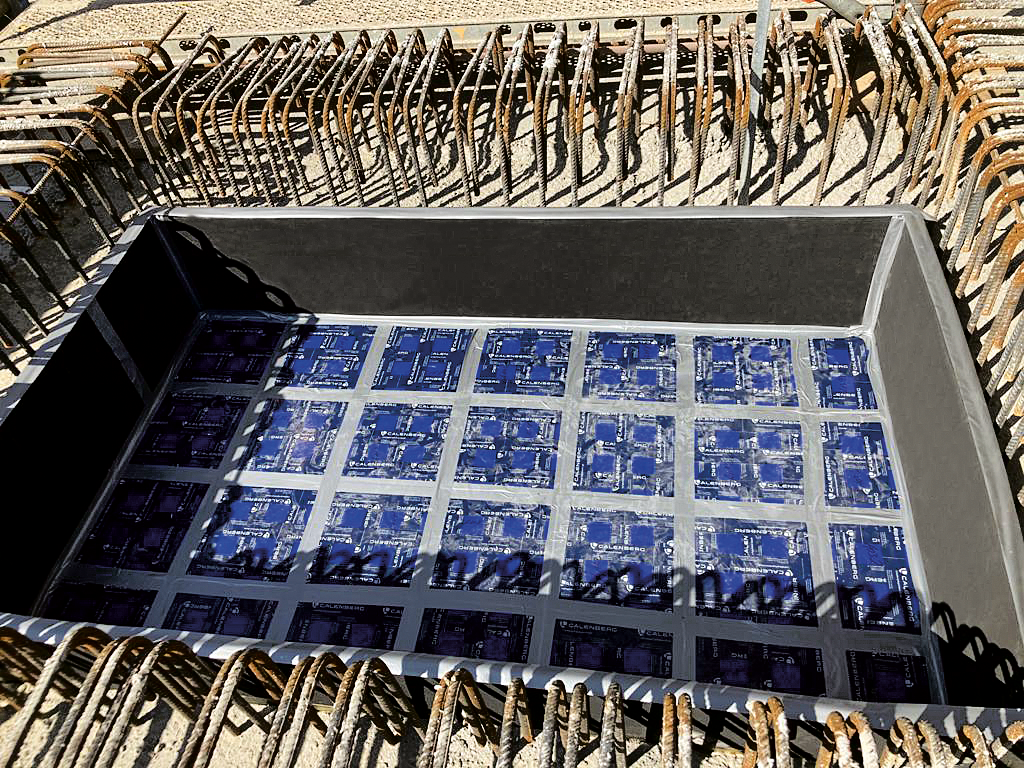

El soporte elástico se implementó en un área de aproximadamente 1200 m² con una combinación de módulos Cibatur así como Cipremont y Citrigon para un rango de carga de 0,4 N/mm² a 7N/mm². Los apoyos se instalaron como apoyos simples y en banda entre la planta baja y el primer piso. La frecuencia media de sintonización fue de 12 Hz.
