BARRIO RESIDENCIAL DE LENBACH GÄRTEN

EL PROYECTO Y SUS EXIGENCIAS

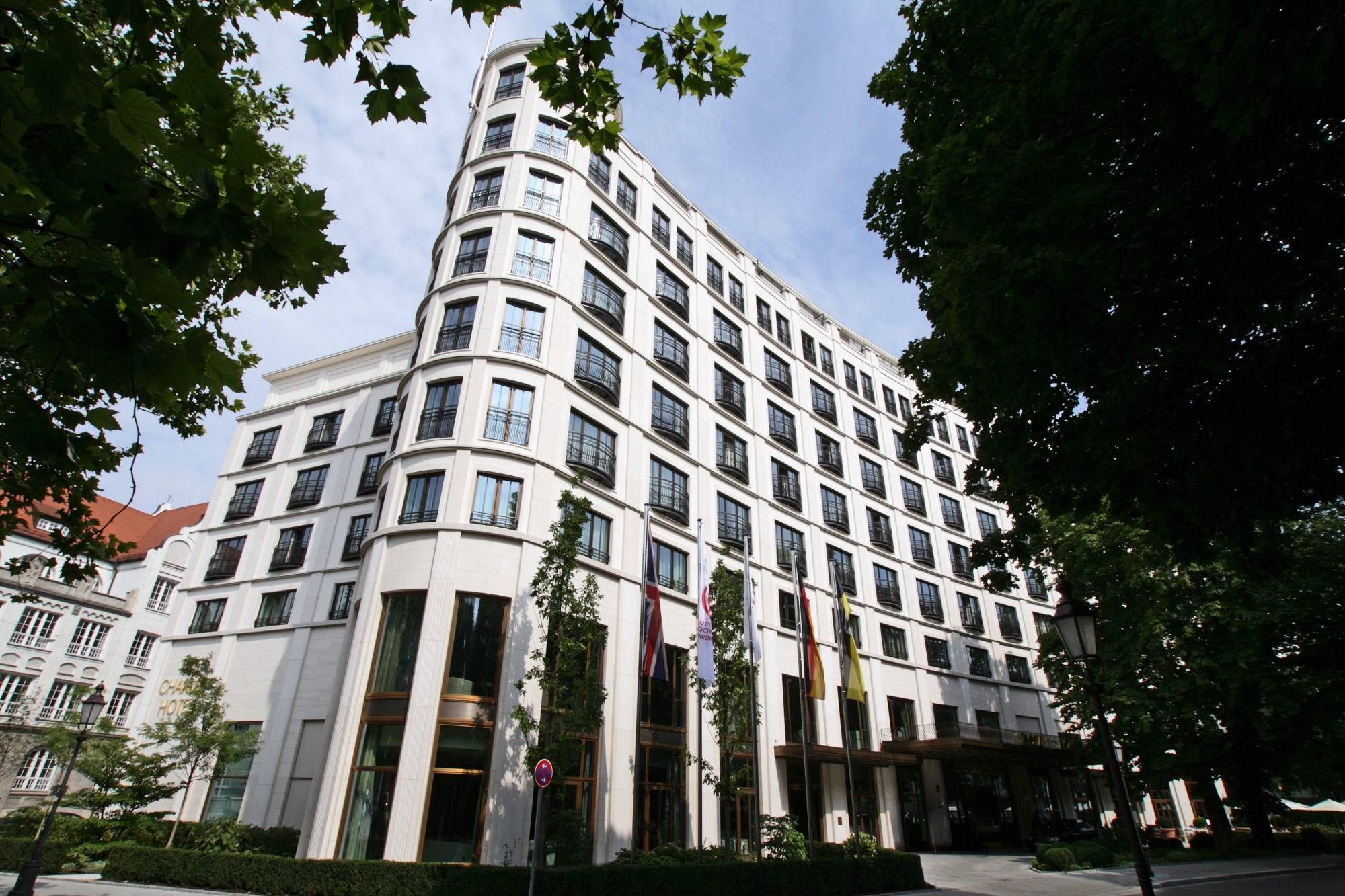

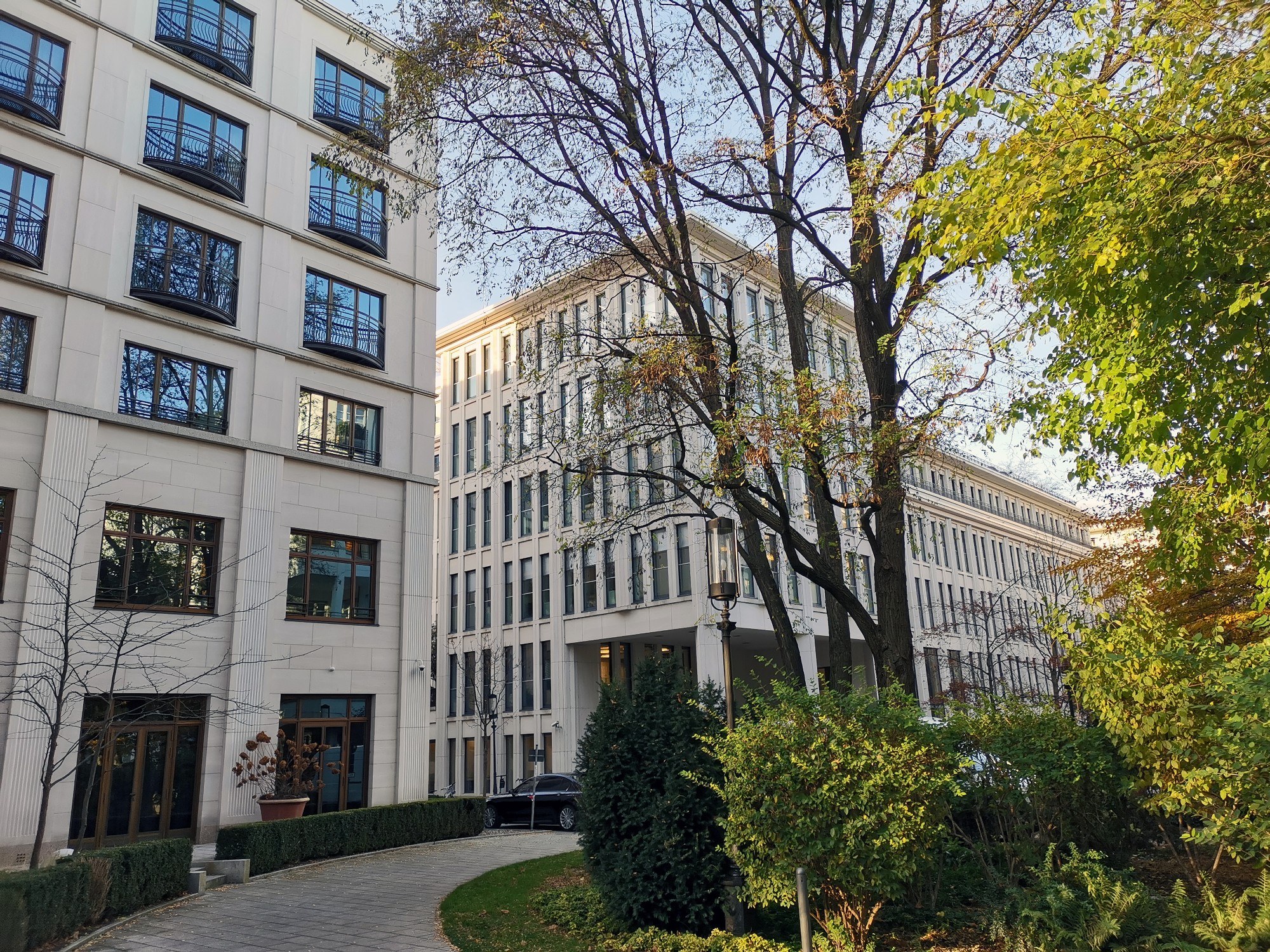

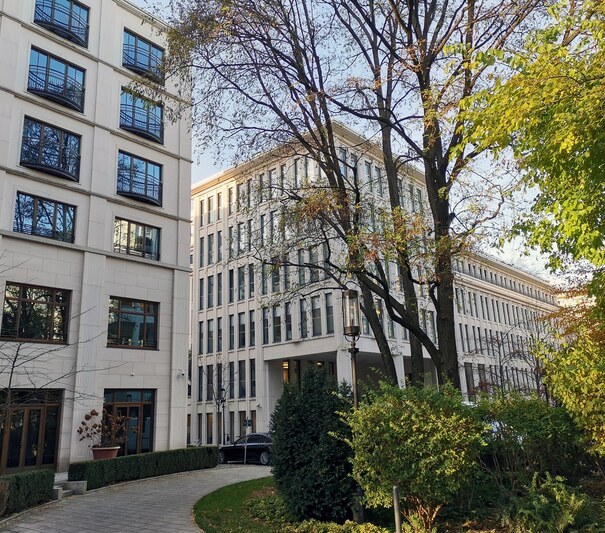

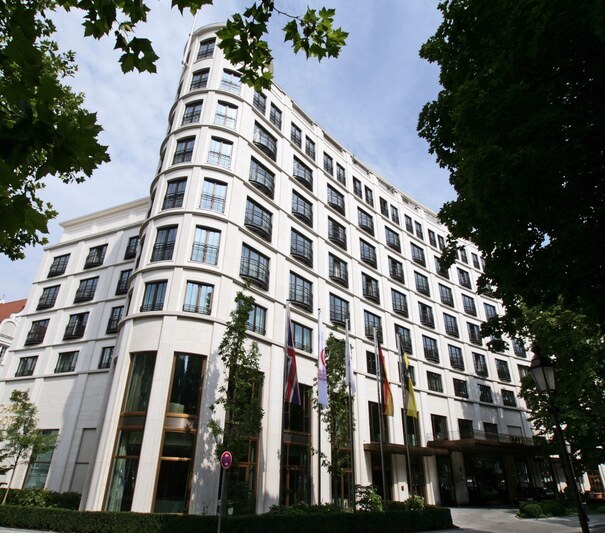

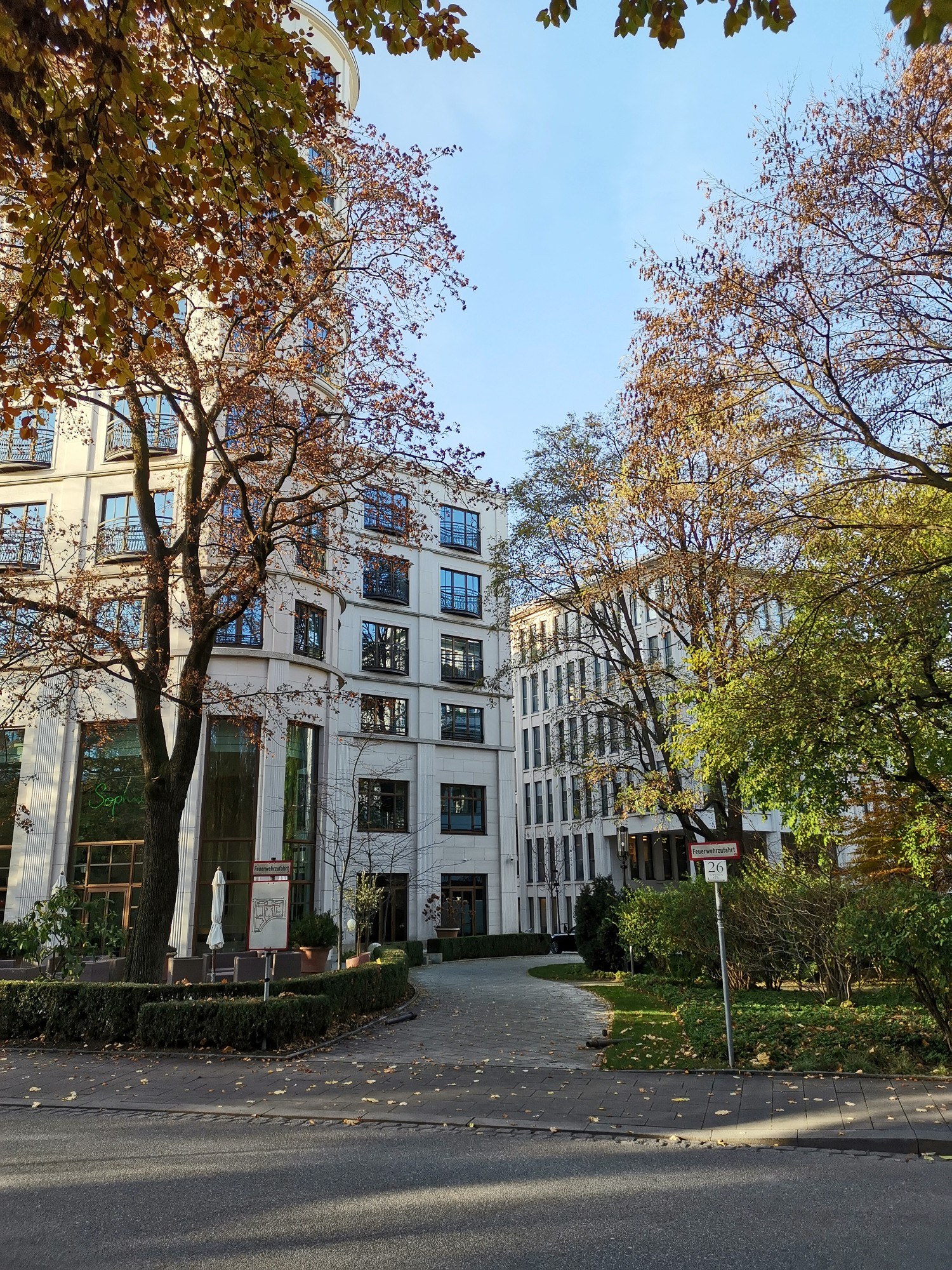

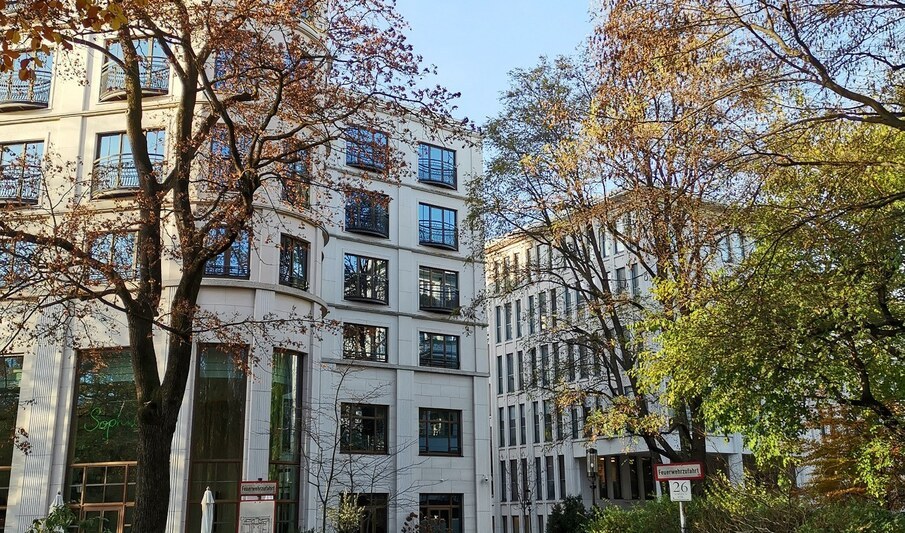

Este nuevo barrio urbano, emblemático y ganador de numerosos premios, está compuesto por varios edificios de viviendas, edificios de oficinas y el hotel de lujo de cinco estrellas «The Charles», de ocho plantas, con aparcamiento subterráneo. El barrio residencial recibió su nombre en honor al famoso pintor de Múnich Franz von Lenbach. Cerca de la urbanización encontramos el antiguo jardín botánico y la estación central de tren, así como varias líneas de metro. Las mediciones revelaron que los trenes que pasan transmiten ondas de ruido estructural al suelo y a los edificios colindantes, que los residentes, los usuarios y los huéspedes del hotel perciben como vibraciones y ruido aéreo secundario.

Por lo tanto, este proyecto de construcción tan singular requería medidas de dimensiones precisas para cumplir con los exigentes requisitos en materia de emisiones de ruido aéreo y vibraciones, y garantizar así el confort y la calidad de vida de todos los usuarios.

LA SOLUCIÓN

Se utilizaron versiones especiales de la malla Calenberg Cibatur como control de vibraciones; como se colocaron en una zona con una fuerte presión de aguas subterráneas, se recubrieron con fundas de caucho impermeables. El producto ha sido diseñado específicamente para un apoyo elástico en aguas de hasta 6 metros de profundidad. Antes de la soldadura, el Cibatur se coloca sobre una placa de plástico rígido para protegerlo de la presión del agua desde abajo y se recubre con una capa de limpieza adicional antes de instalar el armazón.
Para el aislamiento vertical de vibraciones para los muros exteriores del sótano se utilizaron capas de granulado especiales en este proyecto.
Algunas secciones del complejo de edificios completo estaban soportadas por apoyos elásticos Cibatur; la frecuencia resonante de los cojinetes era de aproximadamente 12,5 Hz. Nuevas mediciones revelaron que Cibatur sigue cumpliendo con los estrictos requisitos hasta el día de hoy.
