THE FONTENAY HAMBURG
IMPONENTE EDIFICIO QUE REQUIRIÓ SOLUCIONES ESPECIALES
EL PROYECTO Y LOS REQUISITOS

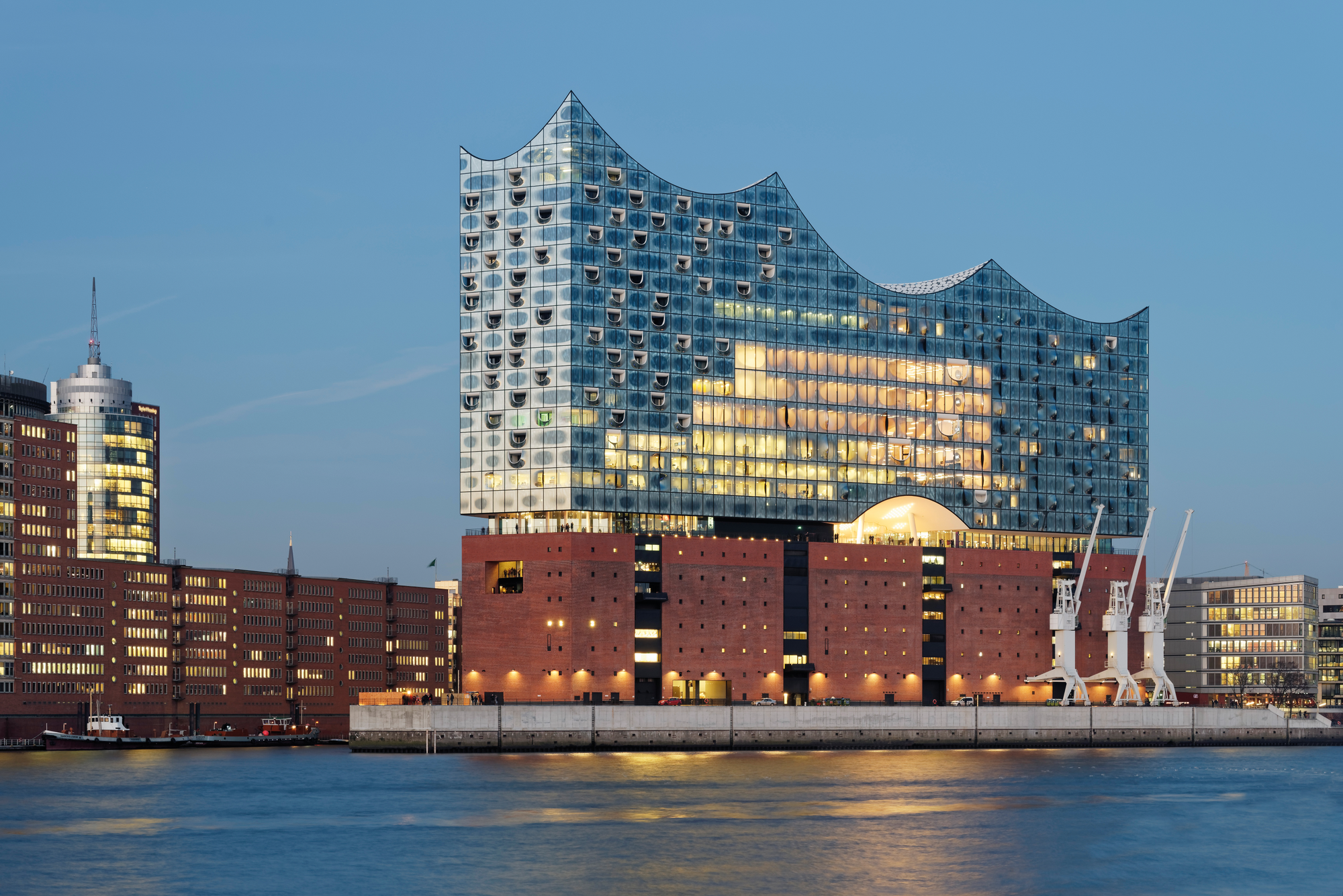

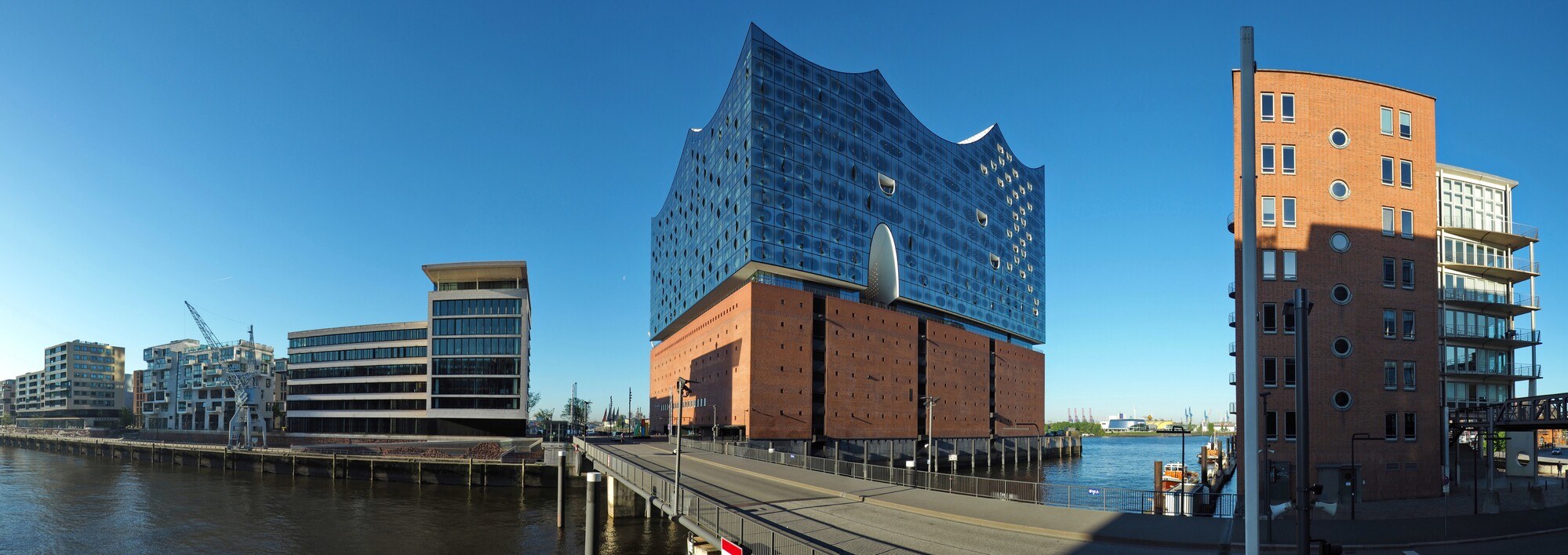

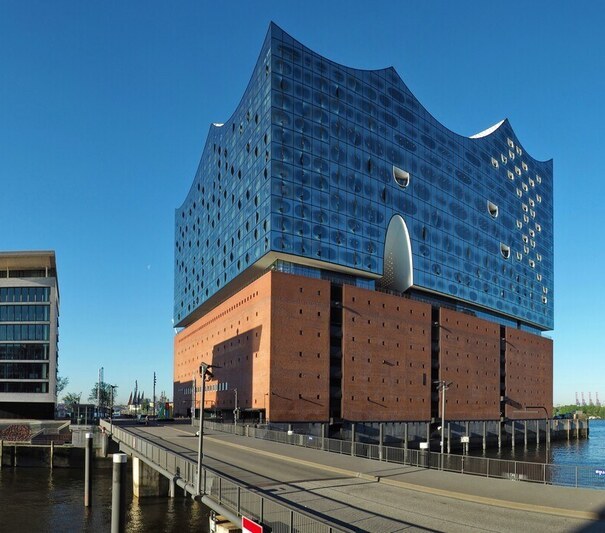

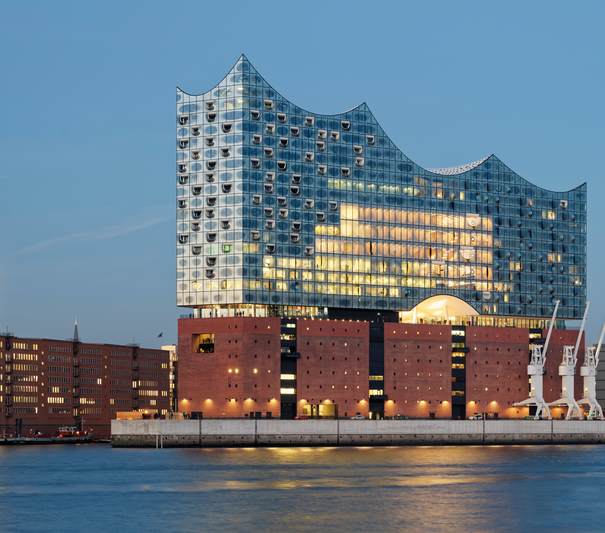

La Filarmónica del Elba (Elbphilharmonie) de Hamburgo de 110 m de altura, situada en una ubicación privilegiada a orillas del Elba, es tanto un hito arquitectónico como un símbolo cultural de la ciudad, que actúa como imán internacional para los amantes de la música.El edificio alberga tres salas de conciertos, restaurantes, un hotel y exclusivas viviendas, así como un aparcamiento y salas de conferencias.

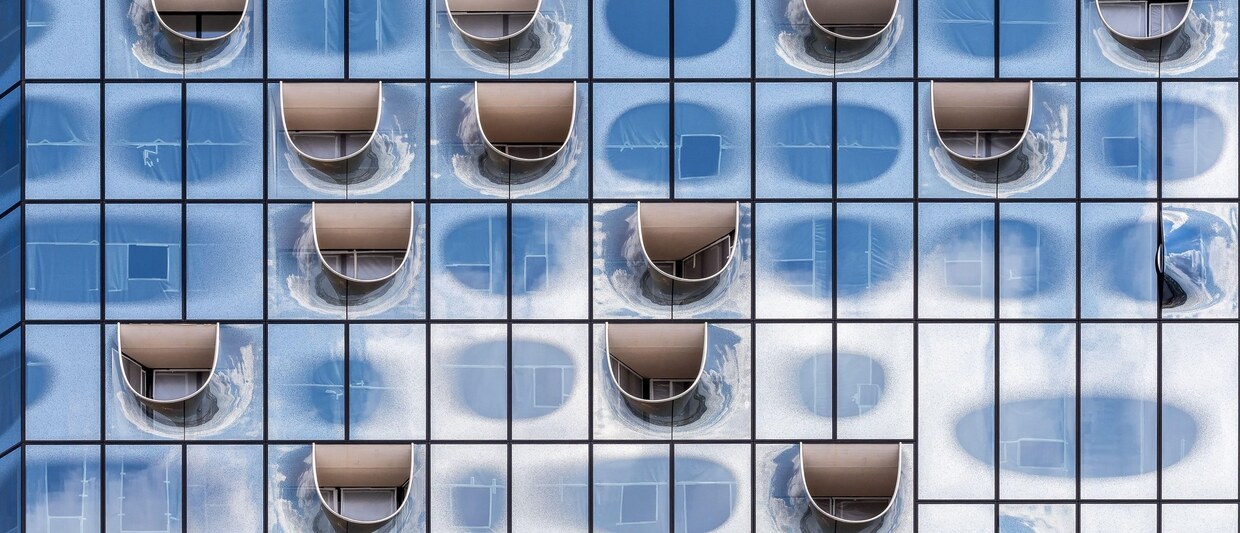

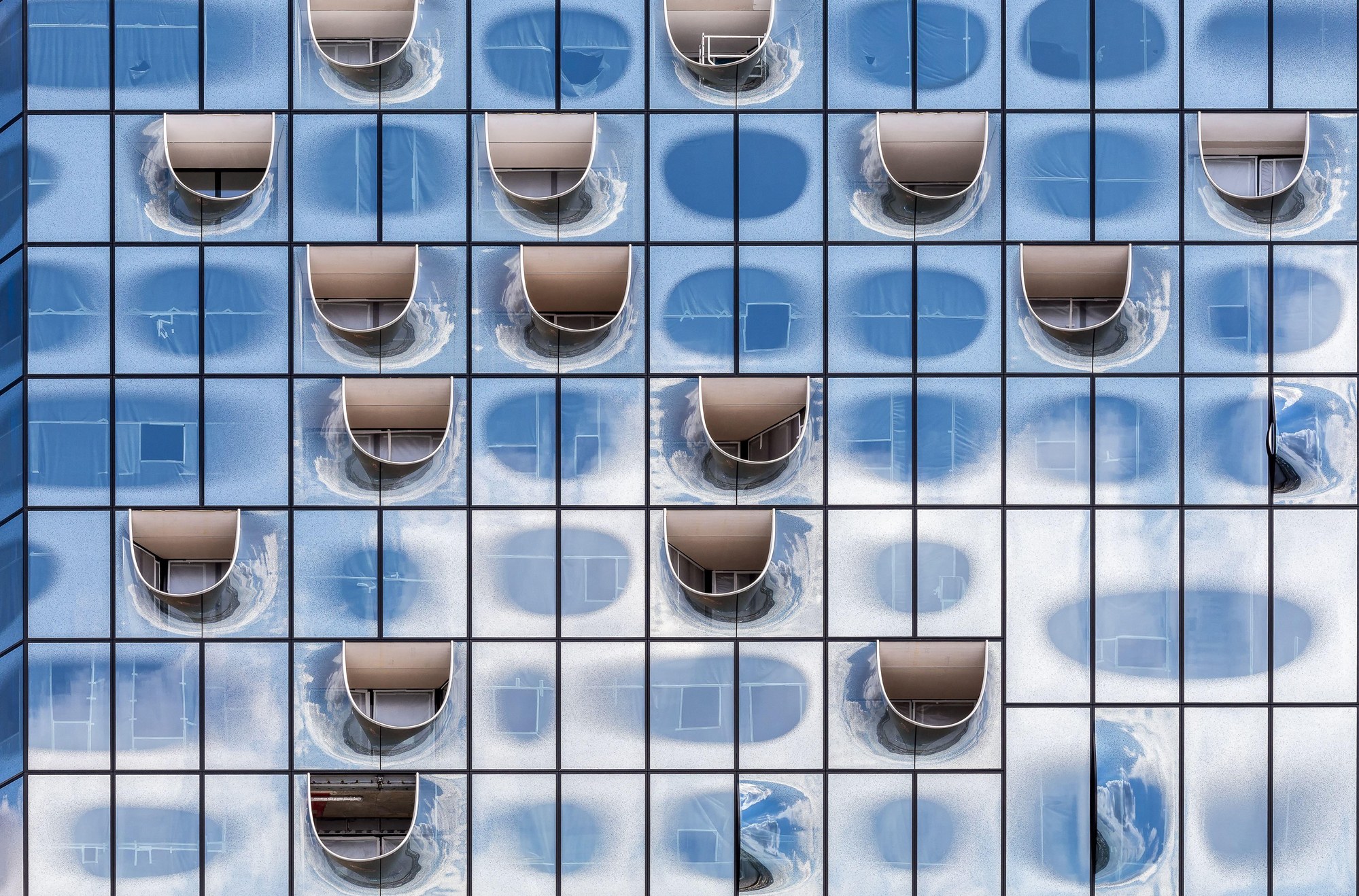

Sobre el histórico almacén de ladrillos se dispuso una fachada acristalada curvada, de una sola hoja, compuesta por paneles de vidrio reflectantes y moldeados individualmente. La impresionante cubierta, de 6000 m² y 8000 t de peso, es soportada por vigas de acero curvadas individualmente.
La implementación y ejecución técnica del concepto constructivo supuso un gran desafío para el diseño estructural y el desacoplamiento elástico requerido.
LA SOLUCIÓN
Para cumplir los exigentes requisitos del proyecto se emplearon distintos apoyos estructurales y soluciones especiales a medida, así como apoyos elastoméricos dinámicos.La fachada de cristal, enmarcada y soportada por marcos de acero, requirió medidas específicas de separación térmica. Con el fin de evitar pérdidas energéticas, en la estructura de acero de la fachada se instaló una compleja solución elaborada, desarrollada por Calenberg, basada en su Kerncompactlager.

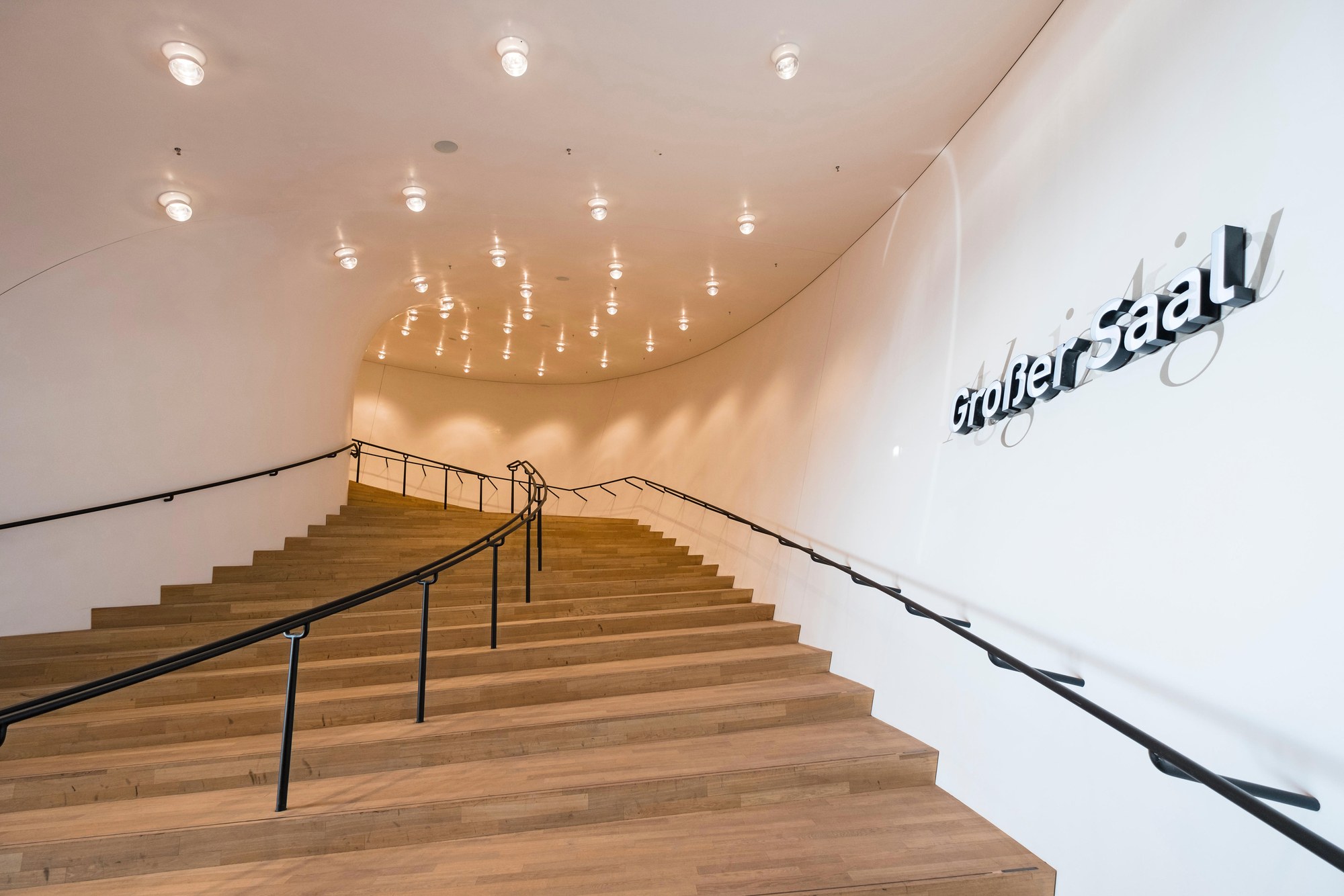

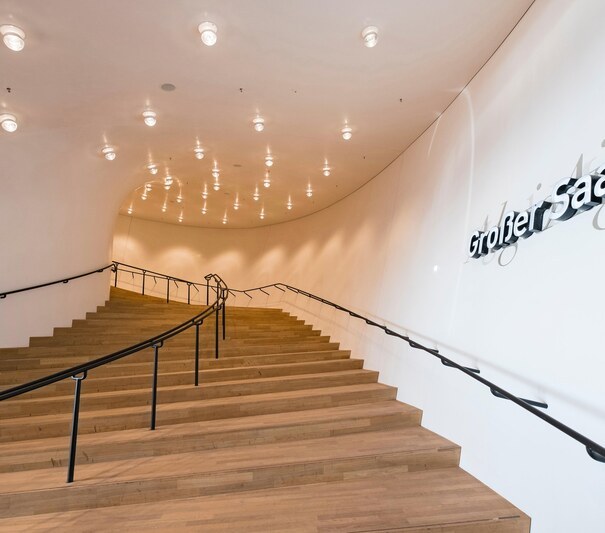

Se utilizaron apoyos elásticos especiales con el apoyo bi-Trapez para asegurar el desacoplamiento acústico de las escaleras y evitar la transmisión del ruido de pasos.
Para que la pesada fachada de cristal y la cubierta pudieran apoyarse sobre el antiguo zócalo, la cimentación se reforzó con pilotes adicionales de hormigón armado.
Estos permiten transmitir las cargas generadas de forma específica a las capas de suelo portantes. Para ello se utilizaron apoyos elastoméricos CR 2000 de Calenberg, que también se emplearon en la estructura portante de la cubierta.
De este modo se aseguró que la Filarmónica del Elba siga en pie sobre suelo firme y sin daños estructurales.
DATOS Y CIFRAS
Finalización: 2017Ciudad, país: Hamburgo, Alemania
Realización: 2008 - 2010
PRODUCTOS CALENBERG UTILIZADOS
Apoyos Kerncompactlager, apoyos bi-Trapezlager, apoyos Compactlager CR 2000CARACTERÍSTICAS TÉCNICAS DEL APOYO
Tensión absorbibleσR,d = 63 N/mm² (20 mm de espesor)
σR,d = 42 N/mm² (5, 10 y 15 mm de espesor)
Espesor
5*, 10, 15 en 20 mm *Sin aprobación de las autoridades de edificación
Resistencia a la temperatura
-25 °C y +50 °C, hasta +70 °C durante un breve periodo de tiempo
Coeficiente de conductividad térmica
λ = 0,2 W/(m*K)
