NUEVO COMPLEJO DE CARL ZEISS

EL PROYECTO Y SUS EXIGENCIAS

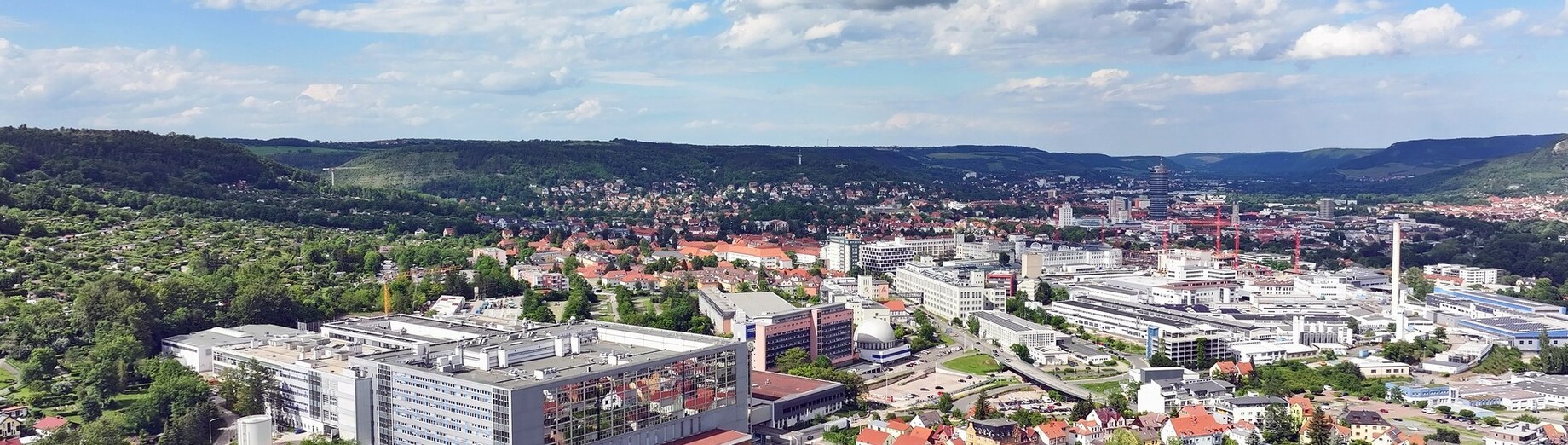

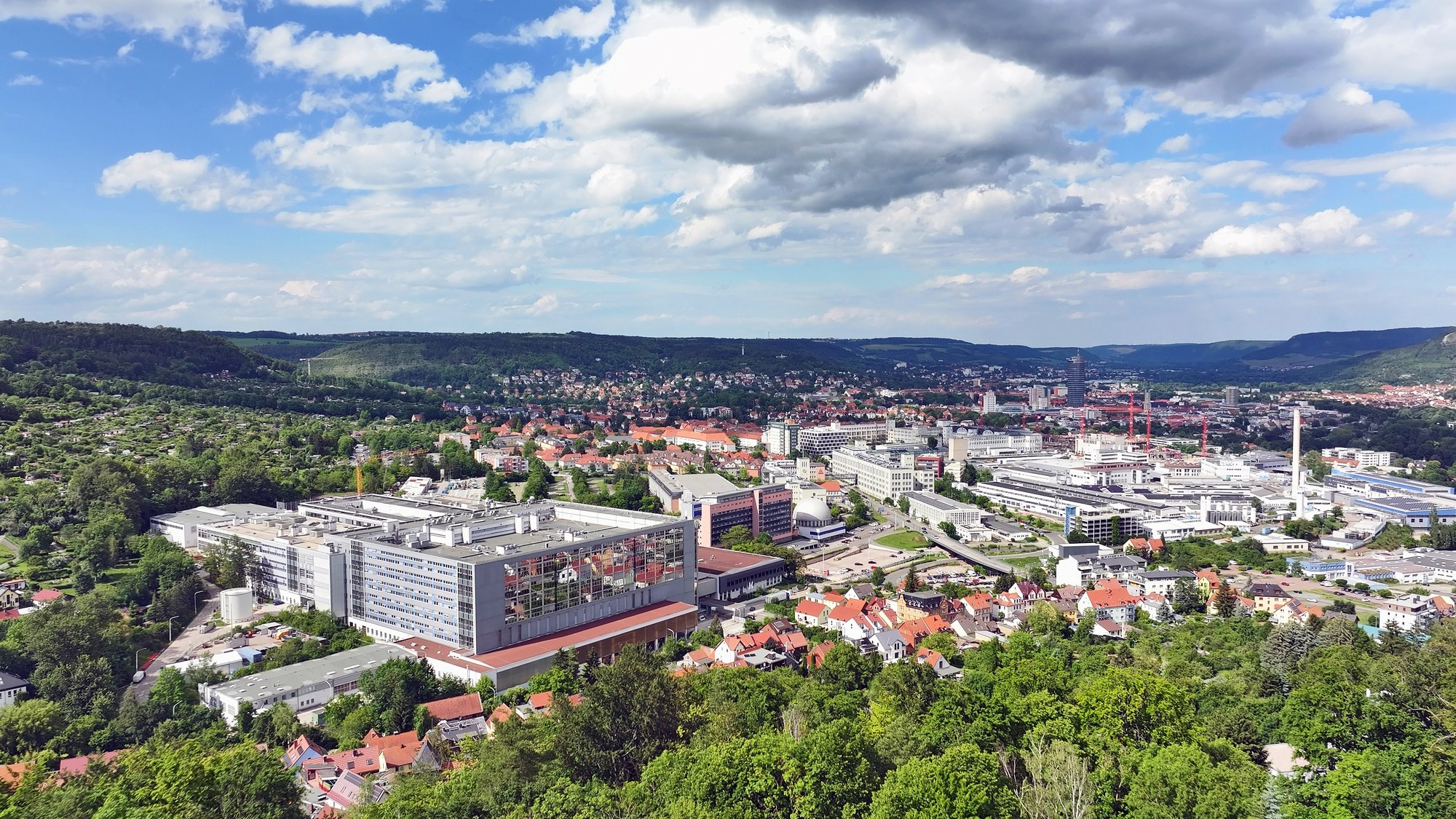

Carl Zeiss AG está construyendo un complejo ultramoderno de varias plantas con oficinas, espacios tecnológicos y laboratorios, así como áreas de producción integradas, en una superficie de unos 80.000 m² en Jena. La nueva construcción se ejecutará principalmente en hormigón armado in situ, mientras que las secciones de mayor tamaño se realizarán con elementos prefabricados.

El principal desafío consistía en absorber de forma segura los grandes desplazamientos resultantes dentro de la estructura de hormigón in situ mediante apoyos elastoméricos adecuados. Además, los soportes inclinados que discurren por pasos de forjado debían apoyarse con una fricción especialmente reducida mediante apoyos deslizantes instalados verticalmente.

LA SOLUCIÓN

Para cumplir estos requisitos, se utilizaron apoyos deslizantes Calenberg Ciparall tipo GFK con homologación técnica, así como apoyos deslizantes lineales Ciparall con revestimiento Ciflamon (clase de protección contra incendios F 90).
El apoyo deslizante lineal Ciparall en hormigón in situ permite desplazamientos horizontales de hasta 80 mm.
Se instalaron respectivamente cuatro apoyos deslizantes por cada elemento de forjado para distribuir las cargas de forma óptima y permitir movimientos controlados.
Para lograr un proceso de construcción eficiente, todos los apoyos se suministraron premontados. Esto no solo facilitó considerablemente el montaje, sino que también permitió prescindir del hormigonado de los apoyos.
